スマートメーターカップラで制御盤LAN配線をシンプルにする新しい提案

新たなLAN配線の解決策 "Smart Meter Coupler"

株式会社リンスコネクトが、ドイツのMETZ CONNECT社製のDINレール直付けRJ45カップラ「Smart Meter Coupler」を日本国内で販売開始しました。この製品は、特に工場設備やFA機器のEthernet化が進む中、制御盤内でのLANケーブルの使用が増加することを考慮して開発されています。

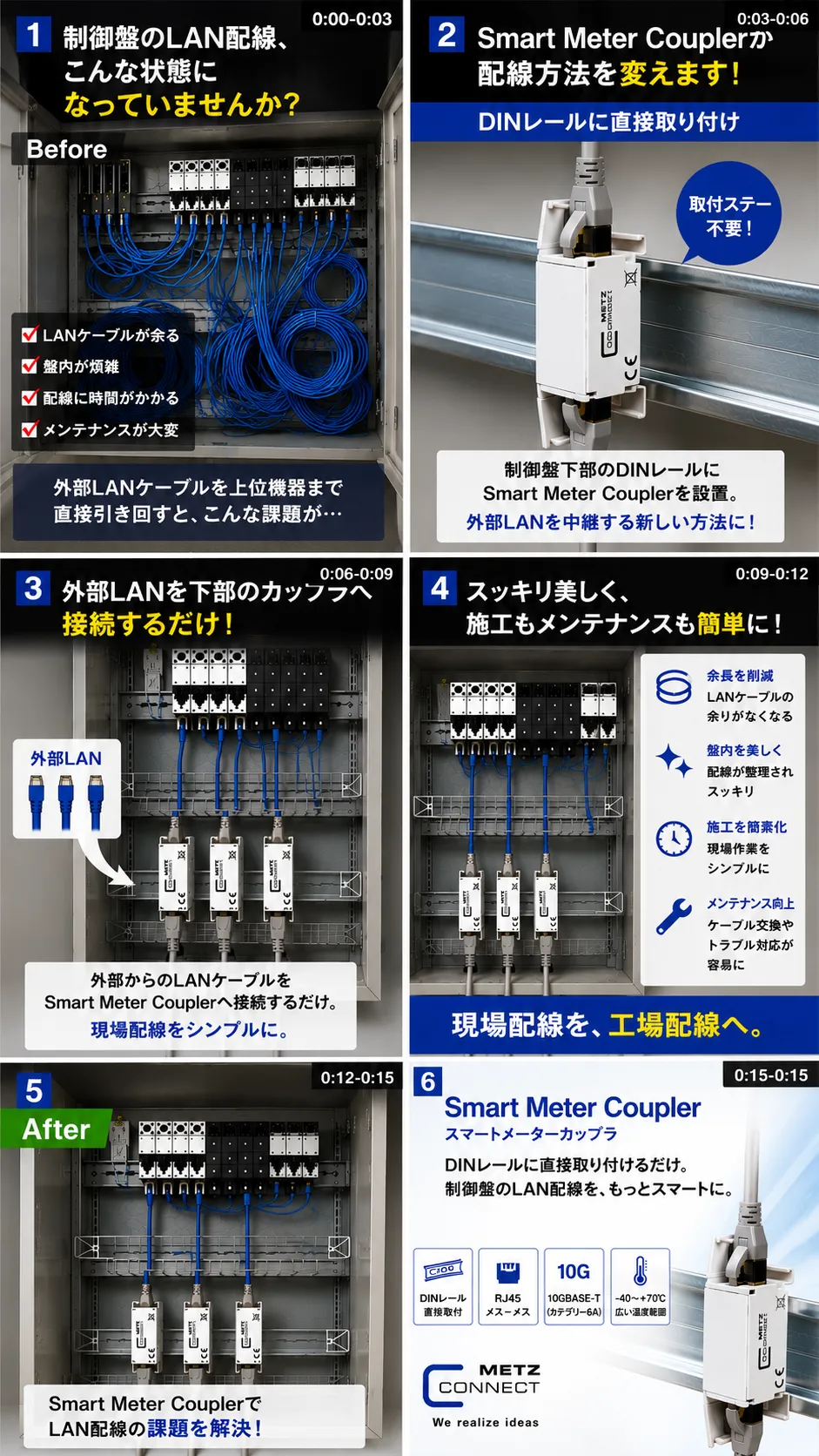

従来のLAN配線の課題

以前の配線方法では、外部からのLANケーブルを直接制御盤の上部にあるスイッチやPLCへ接続するため、現場作業時に以下のような問題が発生していました。

- 長さの不足から、余分なケーブルを盤内で処理する必要が生じる。
- ケーブルの増加で配線が煩雑になり、その管理が困難になる。
- トラブル発生時には、外部からの配線をすべて確認しなければならない。

これらの問題を「Smart Meter Coupler」が解決してくれます。

画期的な配線方法

「Smart Meter Coupler」はDINレールに直接取り付けることができ、外部から引き込んだLANケーブルを下部で接続する仕組みです。

1. 接続方法を簡素化: 外部LANケーブルを下で接続し、本体内部でLAN配線を行います。このため、上部に長いケーブルを引き回す必要がなくなります。
2. 配線がすっきり: LANケーブルの余長を削減でき、スッキリとした配線が実現します。これによって、配線のトラブルも減少し、メンテナンス性が向上します。
3. 現場の作業効率を向上: 異常が発生した場合、外部と内部の配線を分離しているため、問題の特定が容易になります。
4. RJ45接続の互換性: 一般的なRJ45メスと接続できるため、すでにあるインフラに簡単に組み込むことができます。

これにより、制御盤内のLAN配線を工場で事前に施工し、現場では外部LANをカップラに接続するだけで済むようになります。

プロダクトの具体的な仕様

- 製品名: Smart Meter Coupler
- 型式: 140120APZ-E
- 対応規格: 10GBASE-T (カテゴリー6A)
- 対応ケーブル: AWG22～26 単線・撚り線
- 接続方式: RJ45 メス-RJ45 メス
- 取り付け方法: DINレール (TH35) 直接装着
- 寸法: W18 × H38.5 × D27mm
- 使用温度範囲: -40～＋70℃
- RoHS対応

想定される用途

この製品は、FA・生産設備の制御盤やPLC、Ethernetスイッチ、リモートI/O、ビルオートメーションなど、RJ45 Ethernet配線を使用する様々な応用に適しています。特に、複数のLANケーブルの取り扱いが難しい場所で効果を発揮します。

「Smart Meter Coupler」は、複雑な配線をシンプルにし、現場での施工を効率化するあらたな選択肢です。LANケーブルの使用方法を見直し、よりスマートな管理を実現することが期待できます。

詳細は公式ウェブサイトをご覧ください: Smart Meter Coupler
