ＡＤＥＫＡが千葉工場の生産能力を強化し半導体市場に対応

株式会社ＡＤＥＫＡが先端技術で産業を支える

半導体産業は現代の経済において欠かせない戦略産業であり、急速に進化を遂げています。その中でも、株式会社ＡＤＥＫＡが新たに発表した光酸発生剤の生産能力増強が注目を集めています。これにより、グローバルな半導体市場におけるシェアをさらに拡大しようとしています。

光酸発生剤の需要の高まり

半導体製造には多くの技術が伴いますが、その中でも光酸発生剤は非常に重要な役割を果たします。EUV（極端紫外線）リソグラフィ技術などが進化を続けている中、より高性能で高精度な材料のニーズが増しています。特に、環境に配慮したPFASフリー材料の需要が高まる中、成分の選定や性能向上が求められています。

今回の設備増強により、ＡＤＥＫＡの光酸発生剤製造能力は従来の約2倍になる見込みで、2028年9月には新しい製造ラインが稼働し始める予定です。これにより、より多くの注文に迅速に対応できる体制を整えることが期待されています。

先端技術の開発に注力

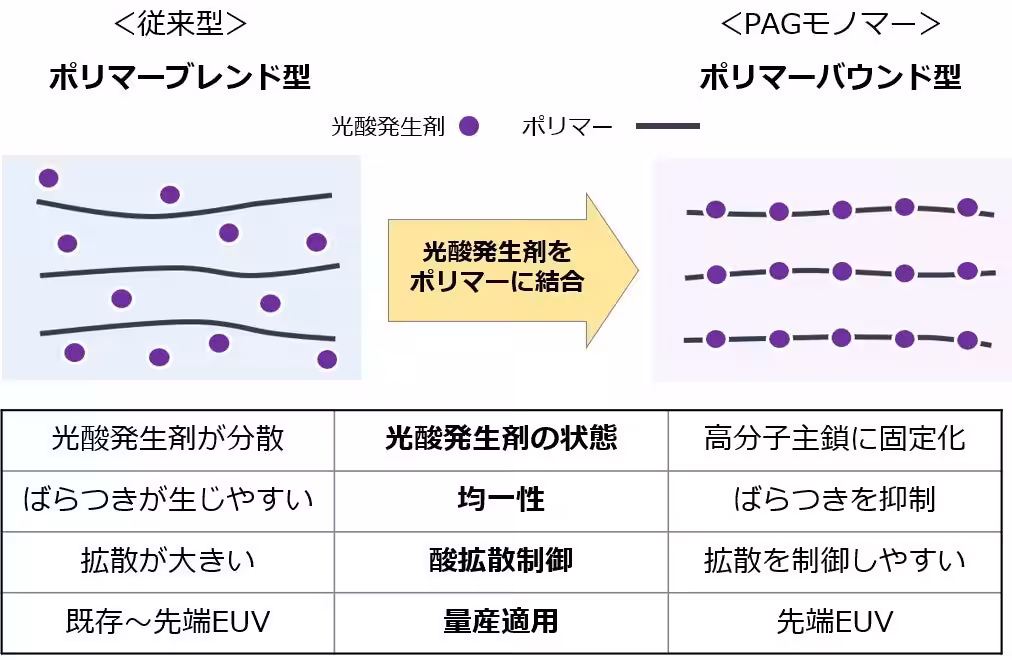

さらに注目すべきは、近年開設された半導体イノベーションセンターです。埼玉県久喜市に位置するこのセンターでは、PAGモノマーの開発と評価が行われており、将来的な需要に備えた研究が進んでいます。これは、EUVや高NA EUVといった次世代リソグラフィ技術が要求する性能に的確に応えるための取り組みです。

新たな投資への期待

今回の光酸発生剤製造設備増強には約10億円の投資が予定されています。この設備の強化は、新たな地平を切り開くものであり、半導体業界の成長をさらに後押しするものと期待されています。ＡＤＥＫＡは、これまでも化学増幅型レジスト（CAR）や金属酸化物レジスト（MOR）用の素材開発に注力しており、この流れをさらに加速させることになるでしょう。
