新たな計測工程の革命、Mini E-ChuckがJIMTOF2026で初披露

新製品 Mini E-Chuckの詳細とその特長

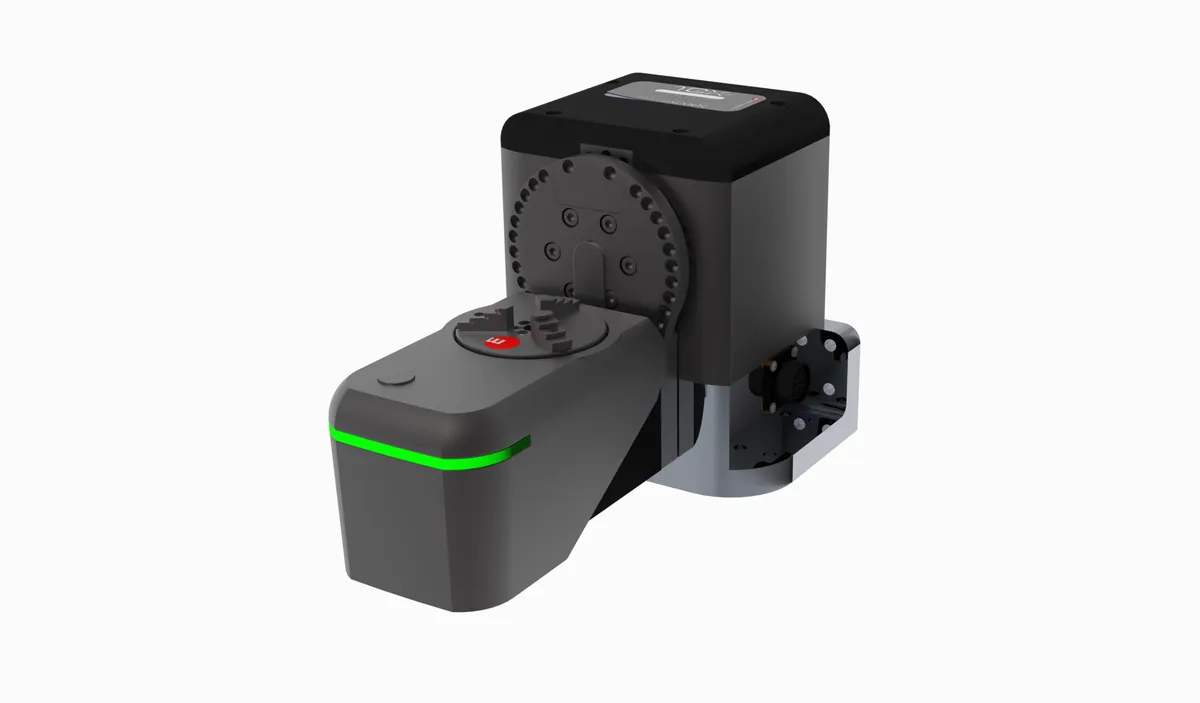

2026年10月26日から31日まで東京ビッグサイトで開催される「JIMTOF2026」において、株式会社リンスコネクトが国内初披露する新たな製品「Mini E-Chuck(MICRO LINE TIC35-90-E70i)」が注目を集めています。スイスのpL Lehmannとのコラボレーションにより誕生したこの製品は、電動チャックと2軸回転テーブルを一体化した画期的なコンパクトモデルです。

Mini E-Chuckの設計思想

Mini E-Chuckは、計測工程の効率化と自動化を支援するために設計されています。通常、ワークを測定する際には、手作業で持ち替える必要がありますが、Mini E-Chuckはその手間を排除します。ワークを「つかむ」電動クランプ機能と、「回す・傾ける」2軸の動きが一体化されており、これにより多方向からの測定がスムーズに行えます。これによって、作業時間の短縮や段取りの負担軽減が期待されます。

自動化システムとの連携

Mini E-Chuckはまた、高度な自動化を目指すシステムとの連携を支援します。3または6ジョー構成に対応する電動チャックを搭載し、外部クランプ範囲は1mmから71mm、内径クランプ範囲は17mmから80mmまで対応しています。外部制御としてはDLL、APIクイックコマンド、CANopenに対応しており、計測装置やワーク搬送システムとの統合が可能です。この機能により、ワークの着脱と測定姿勢の変更を組み合わせた自動化システムの構築が進められます。

製品の仕様

コンパクトな本体は、重量6.6kg、外形寸法が285.5mm x 171mm x 182.5mmというサイズ感で設計されています。許容ワーク重量は最大2kgとなっており、持ち運びにも便利です。さらに、クランプ位置決めの繰り返し精度は0.005mmであり、非常に高い精度が求められる計測工程においても安定した性能を発揮します。位置決め精度は45秒角、平均繰り返し精度は6秒角です。
