踏み出せ新時代！トレックスの最新DC/DCコンバータXC9714シリーズが登場

トレックス・セミコンダクターが新たに開発したXC9714シリーズ

トレックス・セミコンダクター株式会社が新しくリリースした「XC9714シリーズ」が発表されました。この新しいDC/DCコンバータは、最大36Vの入力電圧と2.0Aの出力電流に対応することで、多様なアプリケーションにおいて高い効率と安定した電源供給を実現します。

高効率と設計の柔軟性

XC9714シリーズの大きな特長は、Nch-NchドライバFETを内蔵したブートストラップ方式の同期整流降圧コンバータである点です。この製品は、入力電圧が4.5V〜36V、出力電圧は2.5V〜18.0Vに調整可能です。また、800kHzのスイッチング周波数により、特にPWM制御モードでは周波数が一定となり、ノイズ対策が容易となります。

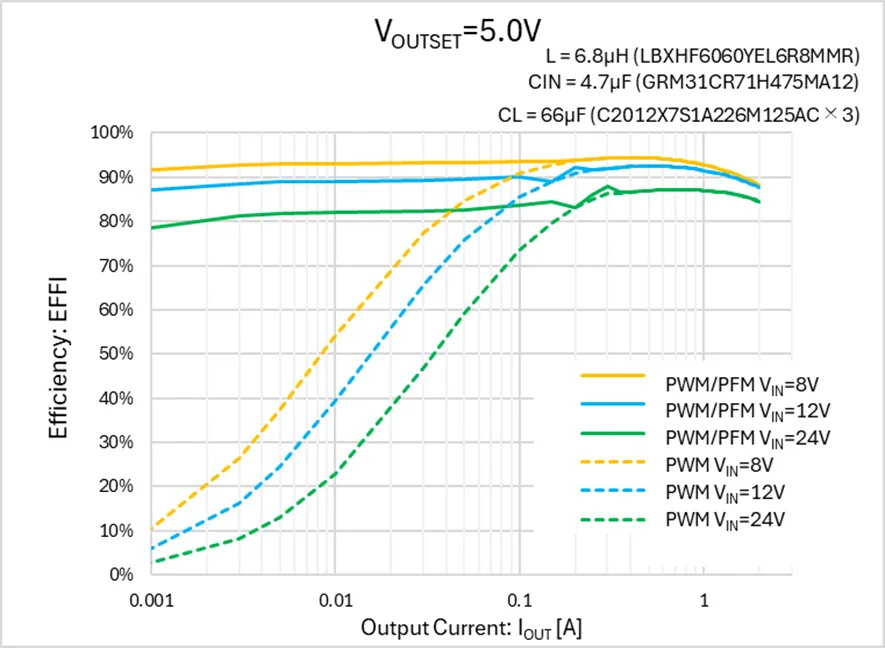

さらに、9μAという非常に低い消費電流により、IOUTが10mA以下の軽負荷時でも高効率です。この設計により、軽負荷から重負荷までの幅広い範囲で、システム全体の省電力化が図れます。

ピン互換性による設計の容易さ

デザイナーにとって大きなメリットの一つは、既存のXC9711やXC9702とのピン配置の共通性です。これにより、新しい電源仕様に応じた設計変更を最低限の修正で行うことができ、開発工数を大幅に削減できます。

この機能によって、設計者は変更に対応する柔軟性を持ち、開発サイクルの短縮につながることでしょう。

豊富な機能と安全性

XC9714シリーズは、出力電圧の設定が外付け抵抗によって変更できるため、同じ型番の製品を複数の異なる電源ラインに展開することができます。さらに、EN/SS端子に抵抗とコンデンサを接続することで、内部ソフトスタートよりも長い時間の調整も可能です。

パワーグッド機能を使うことで、出力電圧の状態を確認でき、複雑な電源シーケンスの構築も容易になります。

さらに、様々な保護機能も整備されており、電流制限や出力過電圧保護、サーマルシャットダウン、Lx端子の短絡保護といった機能が充実しています。これにより、産業機器など高い信頼性が求められる電子機器への導入が期待されます。

まとめ

トレックス・セミコンダクターの「XC9714シリーズ」は、技術革新に基づいて設計された高効率のDC/DCコンバータで、多様なニーズに応える柔軟性と安全性を兼ね備えています。量産も開始されており、308円（税込）という価格で提供されるこの商品は、多くのエンジニアにとって強力な選択肢になることでしょう。今後の市場の反応が楽しみです。
