新たな技術革新！YORNEW MX220がATCを搭載し生産性向上を実現

YORNEW MX220にATCが搭載された新しい時代の到来

株式会社システムクリエイトが、Yornew Automation Equipment Co., Ltd.の代理店として、5軸CNC加工機「YORNEW MX220」に新たに自動工具交換（ATC）ユニットのオプションが追加されました。この革新により、ものづくりの現場での生産性が一段と向上することが期待されています。

ATCユニットの特徴

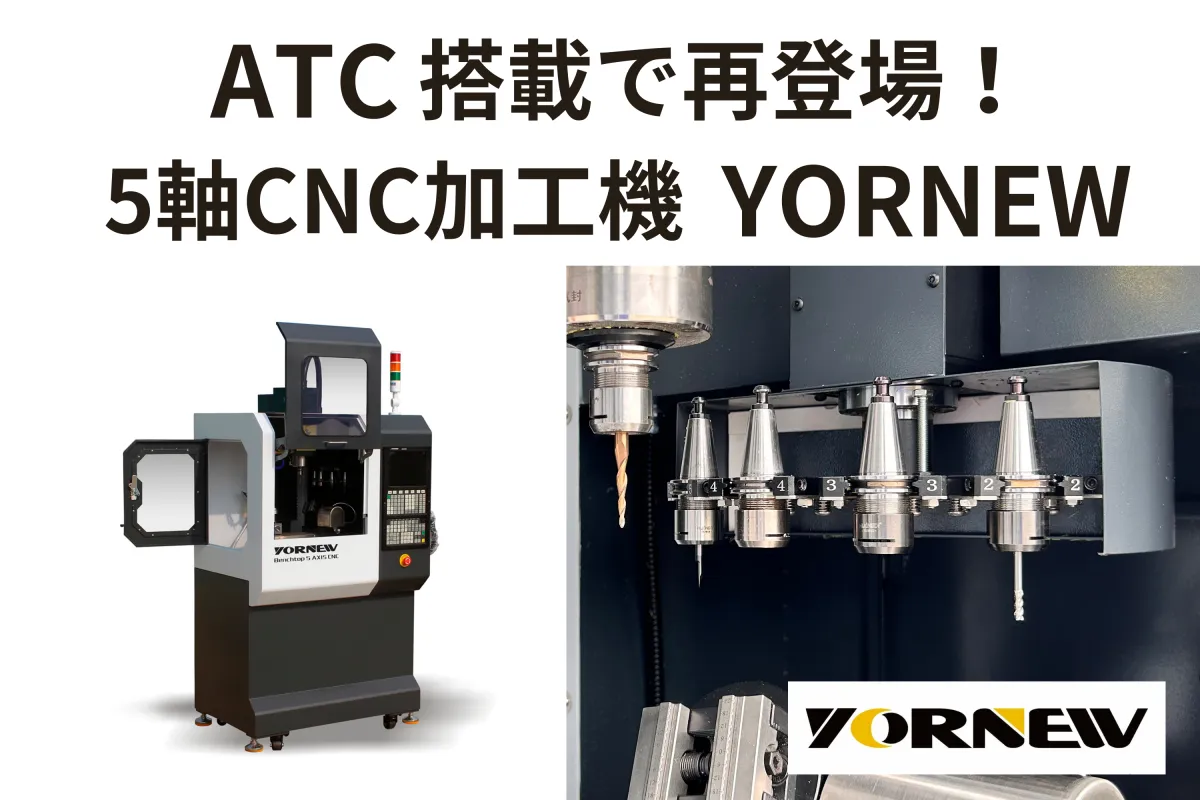

今回の改良によって、YORNEW MX220は最大で6本の工具を保持可能なATCユニットを搭載することができます。このユニットは最大Φ12mmの切削工具に対応しており、ユーザーは多様な加工内容に応じた工具を事前にセットすることが可能です。

これにより、加工工程がノンストップで進行できるようになるため、オペレーターが工具の交換を待つ時間を大幅に削減できます。

また、加工中には自動開閉カバーがあり、工具が切粉などから保護されるため、安心して作業を行えます。

機械スペック

- 移動量（X-Y-Z）: 220mm - 120mm - 200mm
- 主軸回転速度: 300 - 24000min⁻¹
- 位置決め精度: 0.03mm
- 繰り返し位置決め精度: ±0.02mm
- 送り速度: 2000mm/min
- 5軸傾斜円テーブル直径: 100mm
- 傾斜動作範囲: +30° -120°

コンパクトで高性能

YORNEW MX220は、コンパクトなデザインにもかかわらず、5軸制御を実現しています。Φ100mmの傾斜円テーブルを装備し、最大5kgのワークを搭載できます。加えて、工具長測定装置や測定値の自動計算ツール、オプションとしてセンタリングバイスも導入されているため、初めての割り出し加工にも適しています。

また、スピンドルの最大回転数は驚異の24,000回転/分。アルミや真鍮、樹脂といった軽金属の加工に幅広く対応でき、パーツ加工や文字彫刻など多様な用途に利用できます。そして、省スペース設計により、研究室や試作室などの限られたスペースにも容易に設置可能です。安全性やメンテナンス面でも優れており、長期間にわたって安心してお使いいただけます。
