ケル株式会社が新たに発売する非磁性同軸ハーネスシリーズ

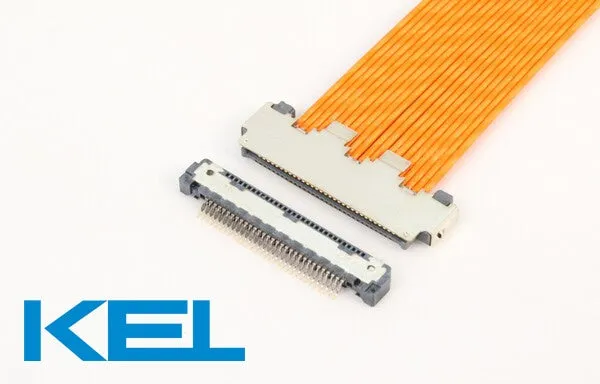

ケル株式会社（本社：東京都多摩市）が新たに販売開始する非磁性タイプの0.55mmピッチ高性能同軸ハーネス、名づけて「TSL-NM2シリーズ」をご紹介します。この製品は、最大32Gbpsの高速差動伝送を実現し、低背設計と非磁性特性を兼ね備えています。

高性能と革新性

「TSL-NM2シリーズ」は、産業分野における電子機器の信頼性を向上させるための設計が施されています。インピーダンスコントロールには、コネクタの材料や形状、寸法調整が行われ、加えて、グランドの落とし方や伝送経路を滑らかにすることで共振対策も万全に。これにより信号の減衰を大幅に改善しました。

接触信頼性の向上

このハーネスは、接触信頼性の向上にも注力しており、有効嵌合長は0.5mmに設定されています。これにより、インサートの潜り込み量の削減と、伝送特性に関連するスタブ長の最適化が実現され、さらなる減衰量の改善を果たしました。

ノイズ対策

さらに、多点グランド機構や金属シェルカバーにより、コネクタ全体を囲うことができ、外部からのノイズ対策も強化されています。この耐干渉設計は、特に工業機器や医療機器など、高い信頼性が求められる分野での利用において重要です。

RUOTAケーブルとの組み合わせ

特に注目すべきは、株式会社TOTOKUの高性能同軸ケーブル「RUOTA（ルオータ）」と組み合わせることで、低損失かつ低スキューを実現できる点です。RUOTAは、厳しい基準をクリアした信頼のブランドであり、このハーネスとセットで使用することで一層の性能向上が期待できます。

製品仕様

「TSL-NM2シリーズ」には、以下の特長的な製品仕様があります：

- インシュレータ材質：LCP（ガラス繊維入り）、UL94V-0 材、色:黒
- コンタクト材質：銅合金、ニッケルメッキ下地、金メッキ仕上
- 定格電流：AWG#30端子で1.0A（RUOTA使用時）
- 接触抵抗：100mΩ以下
- 耐電圧：AC200V（1分間）
- 絶縁抵抗：DC250V、100MΩ以上
- 使用温度範囲：-40℃〜+85℃
- 挿抜耐久性：100回

様々な用途に対応

このハーネスは、工業機器市場において、電子ビーム描画装置や電子ビーム露光装置、イオン注入装置、電子顕微鏡などに対応し、医療機器市場ではMRI装置やNMR装置への応用も可能です。これにより、幅広い産業分野での利用が期待されています。

ケル株式会社は1962年に創業し、以降、高品質で信頼性の高いコネクタ製品を提供し続けています。オリジナリティ溢れる製品開発を通じて、顧客のニーズに柔軟に対応し、魅力的な商品を提供することに誇りを持っています。より詳しい情報や最新の製品情報については、ケル株式会社の公式サイトをご覧ください。
