半導体業界で進化する表面処理技術の重要性とサーフ工業の貢献

半導体産業が成長する中、微細化と高純度化という二つの重要なトレンドが進行しています。これに伴い、表面処理工程の要求水準も高まっており、サーフ工業株式会社は独自の技術でこの課題を解決しようとしています。この記事では、半導体微細化がもたらす表面処理の重要性とサーフ工業の技術的なアプローチについて詳しく解説します。

1. 半導体業界の現状と背景

最近の半導体市場では、生成AIの需要が急増し、それに伴い0.1nm未満の微細化が求められるようになりました。この傾向は日本国内でも顕著で、特にRapidusのような企業が国産化に向けた大型プロジェクトを実施しています。また、TSMCによる熊本工場の拡張は、官民共同の大規模な投資の一環として注目されています。市場は2035年に190兆円規模になると予測されており、こうした動きは半導体製造装置や素材を取り扱うメーカーに大きな影響を与えています。

2. 高純度化の必要性と課題

半導体微細化が進むにつれて、高純度な材料とそれを扱う設備の重要性が増しています。微細な回路を製造するためには、不純物管理がクリティカルな要素となり、成膜・エッチング・洗浄工程で使用される特殊ガスや薬液は、より高純度である必要があります。JEITAの政策提言においても、高度な純度管理の重要性が強調されています。

このように、成長する市場においては、配管や薬液槽などの内面にも新たな要求が課せられています。耐薬品性や耐腐食性が求められることに加え、装置からの金属イオンの溶出を最小限に抑える必要があるのです。

3. サーフ工業の表面処理技術

サーフ工業株式会社はこのような高純度環境の要求に応じて、厚膜フッ素樹脂焼付ライニングという技術を展開しています。この技術は、次のような利点をもたらします。

1. 高い安定性: フッ素樹脂ライニングは、薬液への溶出がほとんどなく、様々な薬液に対して高い安定性を持つため、新たな半導体プロセスへの適応が可能です。
2. 膜厚の向上: 従来の500μmから最大1500μmまでの膜厚を実現することで、機器の長寿命化を促進しています。
3. 複雑な形状への適応性: サーフ工業の技術では、溶接や継ぎ目のない一体化施工が可能で、特に大型機器の防食性能を均一に保つ役割を果たします。

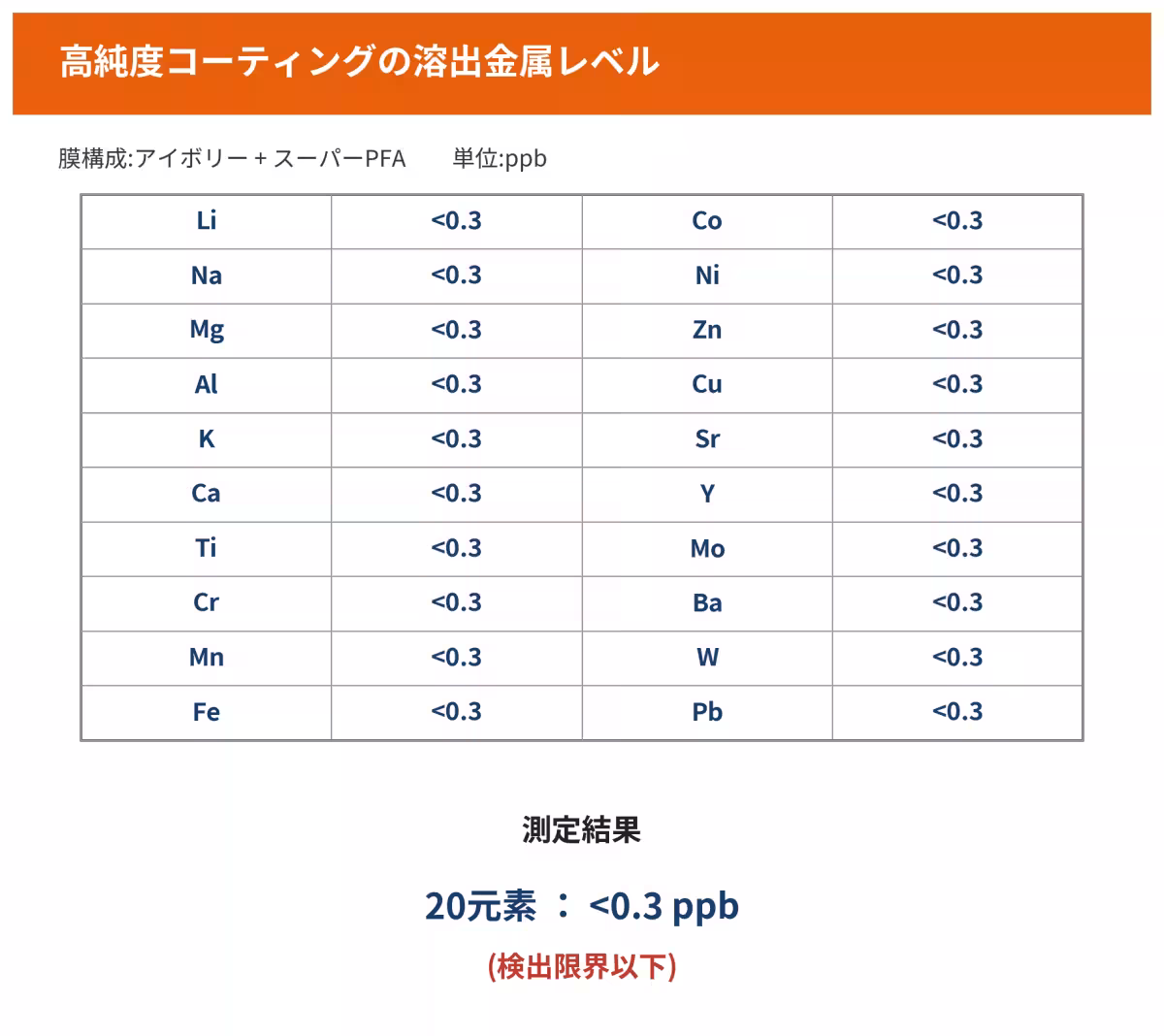

特に、新開発のフッ素樹脂PFA材料を使用することで、金属イオンの溶出をほぼゼロに抑えることができ、高温環境下での耐久性も向上しています。また、帯電防止ライニングの施工も可能であり、他の技術と構造的に異なるアプローチを提供しています。

まとめ

サーフ工業株式会社は、半導体業界における要求に対して、革新的な表面処理技術で応えています。微細化と高純度化が進む環境において、同社の技術はますます重要になっています。本技術によって、半導体製造のクオリティと効率を高めるとして、大きな期待が寄せられています。これからも半導体産業とともに成長を続けるサーフ工業に注目です。
