トレックスが小型高耐圧DC/DCコンバータXD9704/XD9705を発表！

トレックス・セミコンダクター株式会社は、車載規格AEC-Q100 Grade1に準拠した小型の降圧DC/DCコンバータであるXD9704およびXD9705シリーズを開発しました。この新製品は、36Vという高耐圧を保持しつつ、省スペース工夫が施されているため、車載機器の電源供給に優れた選択肢となります。

特徴と性能

XD9704/XD9705は、最大36Vまで対応可能で、特に尖頭電圧は46Vまで許容されています。また、600mAの最大出力電流を供給でき、動作温度範囲は-40℃から+125℃に及びます。このため、車載環境での利用においても十分な性能を発揮します。極めて低い自己消費電流の11μAを実現し、効率もVIN=12V、VOUT=5V、IOUT=1mAで90%という高数値を誇ります。

省スペース設計

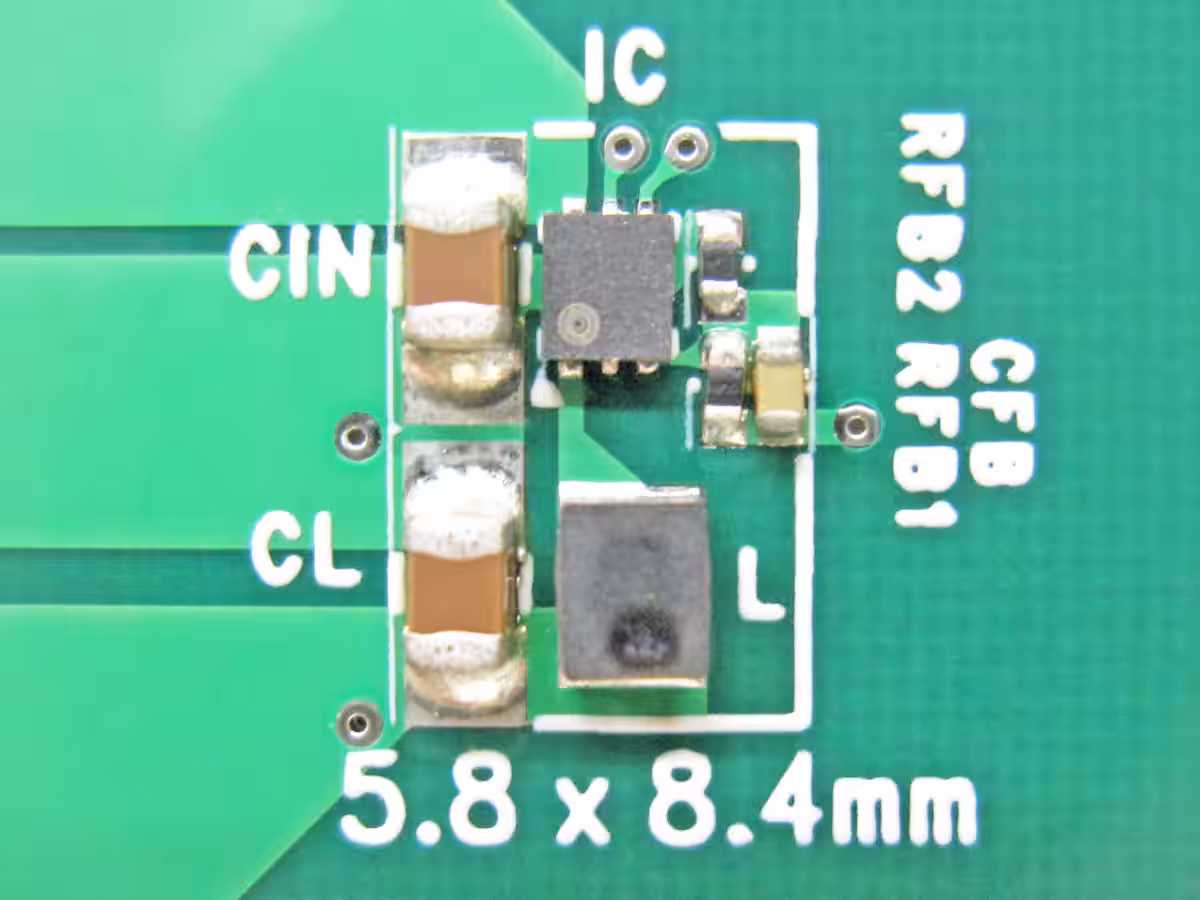

同シリーズは、発振周波数が2.2MHzに設定されており、周辺部品は小型のコイルやコンデンサの使用が可能です。そのため、実装面積はわずか48.7mm²という非常にコンパクトなサイズが実現されています。これは、従来の大きな中高耐圧LDOの発熱問題を解消するのに役立ちます。

ドライバFETに注目

XD9704/XD9705シリーズでは、通常のNchドライバFETではなく、PchドライバFETが採用されています。この設計により、100%デューティー対応が可能で、クランキング時においても出力電圧を安定させることができます。これにより、入出力電圧差が小さい条件でも安心して使用できます。

追加機能と制御方式

このシリーズの特徴として、出力電圧が十分に立ち上がったことを示すPowerGood機能や、起動時のソフトスタート機能が搭載されています。これにより、システム全体の電源シーケンス制御が可能となり、より安全な動作が保証されます。XD9704シリーズはリップル電圧が低く安定した動作を実現するF-PWM固定制御を採用し、XD9705シリーズはPWM/PFM自動切替制御により、高効率を維持します。

実用性と適用範囲

パッケージはSOT-89-5 (4.5x4.6x1.6mm) とDFN1820-6J (1.8x2.0x0.6mm:開発中) の2種類があり、使いやすさを考慮しています。この小型・軽量デザインは特にセンサーや通信機器、さらには高信頼性を求められる産業機器でも即戦力として活用できます。

今後、トレックスは市場ニーズに応じた製品の開発を進め、技術革新を通じて社会に貢献していく所存です。詳しい情報はXD9704製品ページおよびXD9705製品ページをご覧ください。
