Orbrayとエレメントシックスが次世代ダイヤモンド半導体を進化させる!

Orbrayとエレメントシックス、ダイヤモンド半導体の新たな道を切り開く

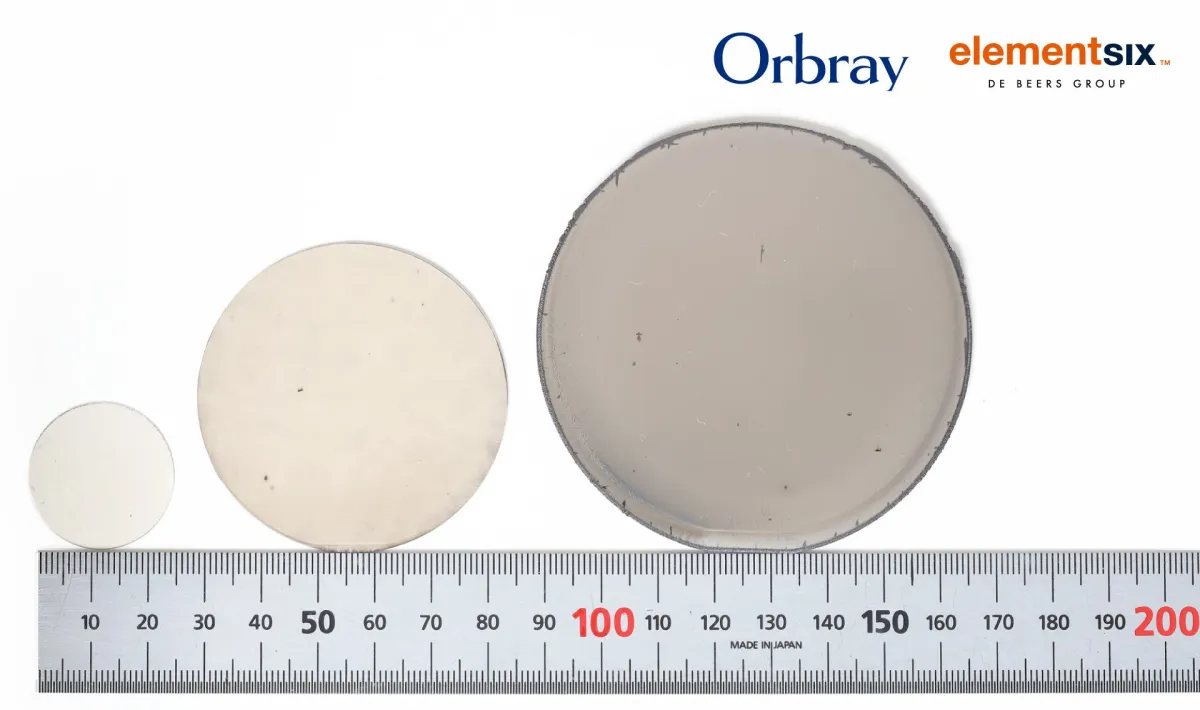

次世代の半導体技術が進化を遂げる中、Orbray株式会社とエレメントシックスの戦略的提携が大きな成果を上げています。このたび両社は、直径3インチの単結晶ダイヤモンドウェハの生産技術を確立し、さらには直径4インチウェハの開発にも着手しました。また、2インチウェハは量産準備が最終段階に入り、実用化に向けた大きな一歩を踏み出しました。

3インチ単結晶ダイヤモンド結晶の生産技術の確立


3インチの単結晶ダイヤモンド結晶の生産技術の成功は、世界的に見ても最先端の技術と言えるでしょう。この技術は、ステップフロー成長技術と呼ばれる手法を用いており、結晶の成長を効率的に行います。

この大口径のウェハは、これまで以上に多くの半導体チップを一枚のウェハから生産できる可能性を秘めています。その結果、ダイヤモンド半導体デバイスのコストを低下させ、量産性を向上させることが期待されています。現在では、さらなる技術革新を目指して研磨技術の開発も進められており、製品化が待ち望まれます。

4インチ単結晶ダイヤモンドの新たな展望


また、4インチの単結晶ダイヤモンド結晶を開発することで、これまでの製造プロセスを一新させる可能性が出てきます。このサイズのウェハが実現すれば、現行の半導体製造ラインに容易に適用できるため、ダイヤモンド半導体デバイスの市場への導入が加速することでしょう。

2インチ単結晶ダイヤモンドウェハの量産体制


さらに、すでに開発が進んでいる直径2インチの単結晶ダイヤモンドウェハも、エレメントシックスのオレゴン州の工場で量産準備が整いつつあります。このウェハは、デバイスメーカーや研究機関による試作・評価の場で使用される予定で、特に熱対策用途への供給が期待されています。

競争激化する半導体市場における重要性


近年、グローバルな半導体市場は競争が激化しており、各国が次世代半導体の開発を急いでいます。その中で、次世代の半導体材料として期待されるワイドバンドギャップ半導体において、ダイヤモンドは多くの技術的利点を持っています。

特に、ダイヤモンドの優れた熱伝導性や高電圧耐性などの特性は、次世代のデバイスにとって不可欠な要件となっています。これにより、次世代半導体技術の実用化に向けた期待がますます高まります。

まとめ


Orbrayとエレメントシックスの協力は、次世代ダイヤモンド半導体の可能性を広げる重要な一歩です。大口径化、高品質化、低コスト化を同時に進めることで、当社は更なる革新を目指し続けます。この動きが今後どのように市場に影響を与えるのか、注目が集まります。
