Rohde & Schwarzが新たに三相電力解析ソフトウェアを発表

Rohde & Schwarzが三相電力解析ソフトを発表

Rohde & Schwarzは、新たに「R&S MXO-K333」という三相電力解析ソフトウェアオプションを発表しました。このソフトウェアは、MXOシリーズのオシロスコープに高度な測定機能を追加し、特に三相交流システムの開発やデバッグを行うエンジニアにとって非常に価値のあるツールとなっています。

ソフトウェアの特徴

R&S MXO-K333は、パワーアナライザのプロフェッショナルな解析機能をオシロスコープに統合するもので、三相電力システム、モータードライブ、インバータの試験・デバッグに特化した機能を提供します。このソフトウェアは、数値結果を提供するだけでなく、重要な電力測定とそれに関連する波形を視覚化することで、電力の動作や信号イベントを迅速に関連付けることが可能です。

多様なモデルに対応

R&S MXO-K333は、MXO 3、MXO 4、MXO 5、そしてMXO 5Cの各モデルに対応しており、4チャネルおよび8チャネルモデルを問わず効率的に利用できます。三相の電圧と電流信号解析を行うことができるため、エンジニアはスムーズに測定作業を進めることができます。さらに、測定の最中でも取得した波形を表示し続けることで、電力値や過渡応答を同じ画面上で一緒に確認できます。

直感的な操作と設計

このソフトウェアにはセットアップウィザードが搭載され、電圧プローブや電流プローブをオシロスコープの各チャネルに簡単に設定できます。また、ユーザーは配線状態を確認でき、一般的な構成（2V2A、3V3A、3VN3A）に対応しています。セットアップが完了すると、ソフトウェアは各サイクルごとの実効値（RMS）、力率、有効電力、無効電力、総電力を自動的に計算します。さらに、システム全体の三相効率も一目で把握できるのが特徴です。

高度な解析機能

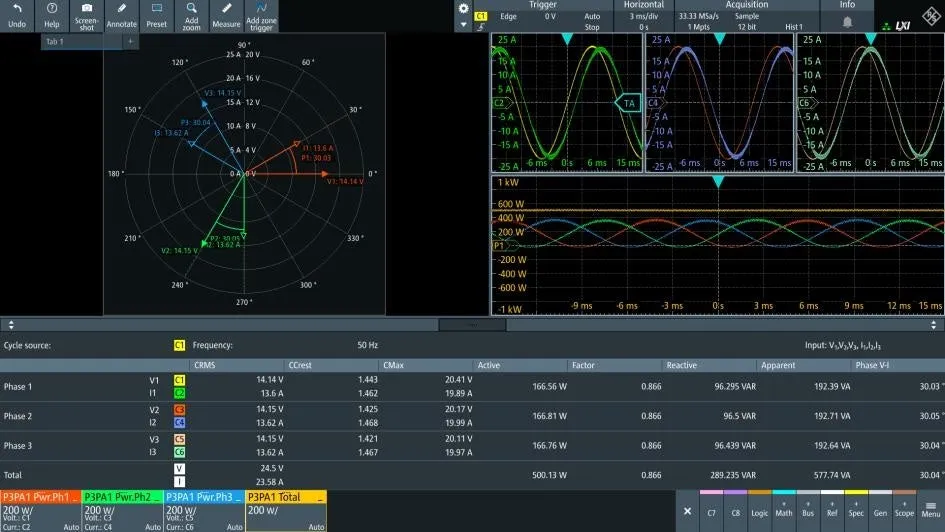

R&S MXO-K333は、フェーザ表示、高調波解析、IEC 61000-3-2やMIL-STD-1399に準拠した総高調波歪み（THD）測定にも対応しています。オシロスコープに基づくこのソリューションは、三相電力解析の結果をリアルタイムで電圧・電流波形と関連付けることができるため、電力の挙動をスイッチングイベントや過渡現象、制御信号、通信アクティビティといった他の要素と組み合わせて詳細に解析できます。

効率的なデバッグに最適

この三相解析機能は、MXOシリーズが備える高度なトリガ機能、FFT、自動測定、トラック機能、プロトコルデコード機能などと共に利用できるため、エンジニアは単一の測定器上で電力測定から不具合の根本原因解析に至るまでの全てを効率的に実施できます。これにより、研究開発や製品デバッグの現場での作業が飛躍的にスピードアップすることでしょう。

まとめ

Rohde & Schwarzが提供するR&S MXO-K333三相電力解析ソフトウェアは、現在利用可能です。詳細については、公式ウェブサイトをご覧ください： Rohde & Schwarz公式サイト

なお、ローデ・シュワルツ社は1933年に設立され、電子計測や技術システム、ネットワークとサイバーセキュリティ領域で事業を展開しているテクノロジー企業です。日本国内では2003年より事業を展開しており、自動車やワイヤレス通信、エレクトロニクスなど多岐にわたる分野で製品販売とサポートを行っています。
