3Dスキャン技術が変える工業用撹拌機部品の未来

近年、工業製品のデジタル化が急速に進んでおり、その中でも3Dスキャン技術が飛躍的な進展を見せています。特に、工業用撹拌機部品における3Dスキャンは、効率的な検査やリバースエンジニアリングの実現に大きな寄与を果たしています。この記事では、SHINING 3Dによる最新の技術と、その応用事例について詳しく紹介します。

プロジェクトの背景

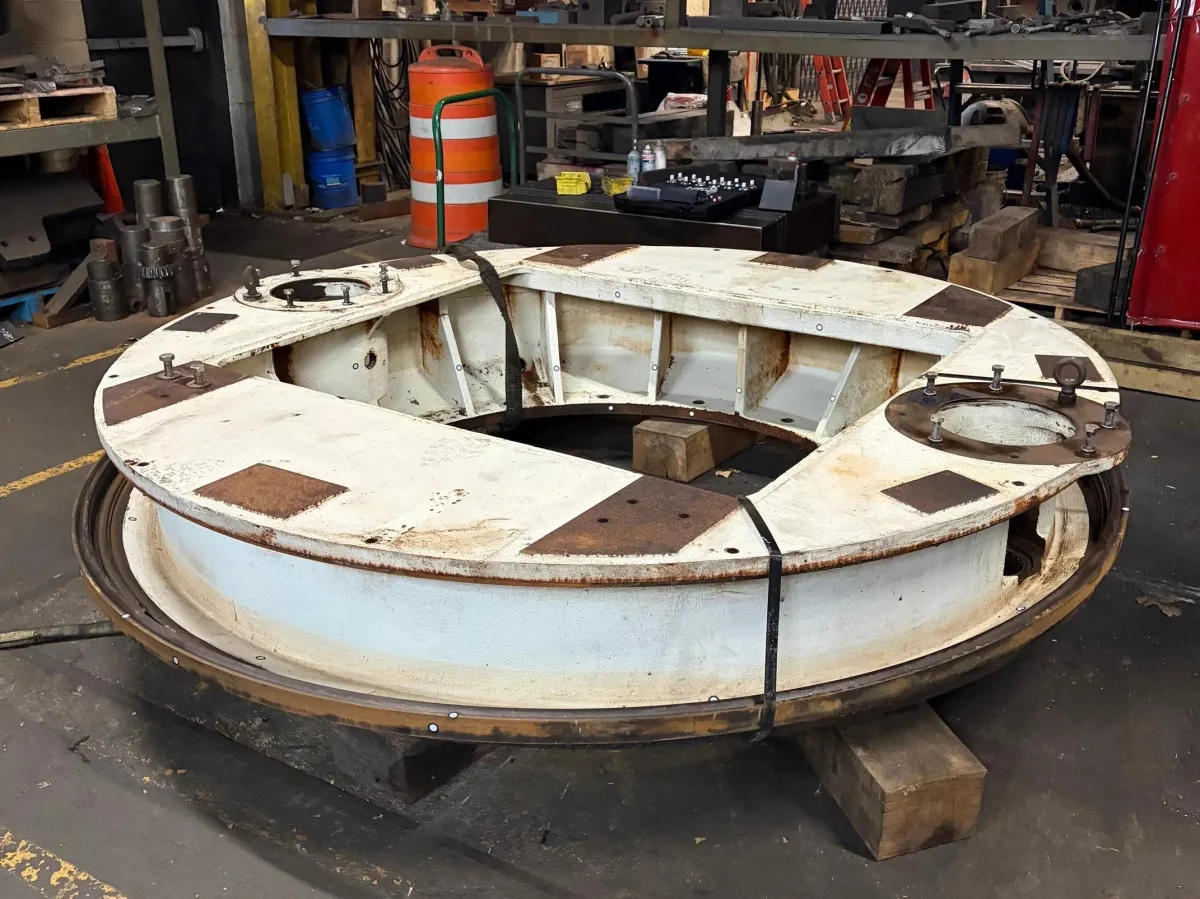

Buffalo Metrology社が取り組んでいるのは、工業用攪拌システムに使われる直径8フィート（約2.44m）の沈澱池カバーのリバースエンジニアリングです。このカバーは、地下水や廃水処理システムにおいて非常に重要で、汚泥や浮遊物を効果的に除去する機能を持っています。

プロジェクトの目的

このプロジェクトの主な目的は、以下の通りです：

- 目視チェックと評価：カバーに生じた亀裂の調査と評価。
- 高精度寸法データの取得：部品全体の詳細な寸法データを取得。
- 3D CADモデルの作成：交換用部品製造のための完全な3D CADモデルを作成。
- 機能再現：重要な機能部位を正確に再現すること。

FreeScan Trak Novaの導入

SHINING 3Dが提供するFreeScan Trak Novaは、大型部品のリバースエンジニアリングや検査に特化した高精度のスキャンシステムです。このシステムは、以下のような利点を備えています：

- ワイヤレス＆軽量設計
- 統合型ビデオフォトグラメトリ（VPG）
- 柔軟で分離可能なシステム

特に、ワイヤレス設計のおかげで、大型の工業部品の周囲を自由に動き回ることができ、スキャン効率が大きく向上しました。VPG技術により、スキャン対象物の精度が保たれ、設定が容易になる点も特筆すべきです。

3Dデータの取得と解析

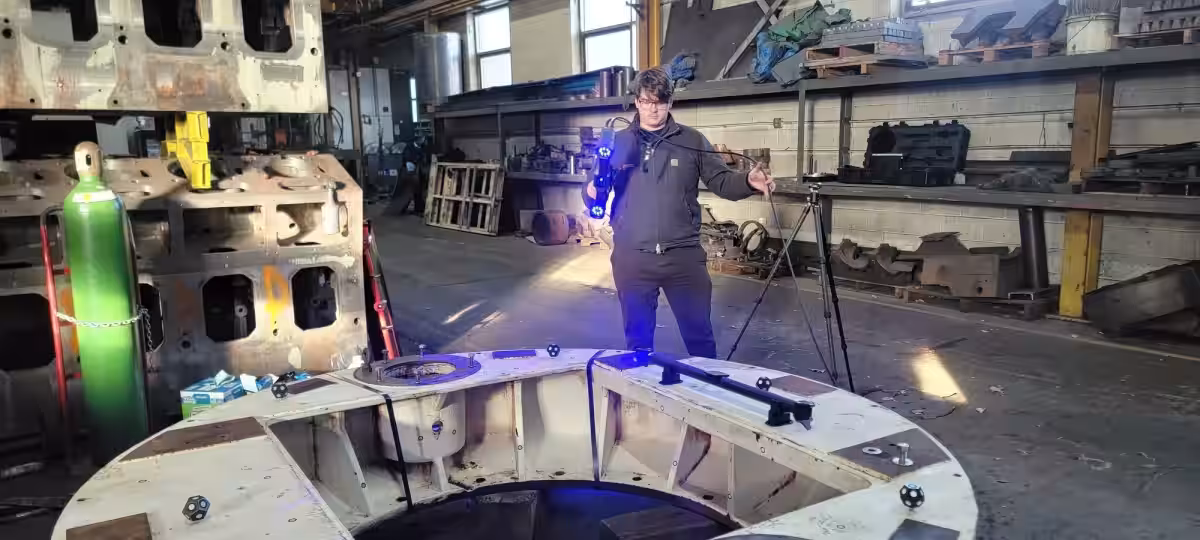

実際にFreeScan Trak Novaを用いることで、沈澱池カバーは1日でデジタル化されました。スキャンされたデータはPolyWorksソフトウェアに組み込まれ、エンジニアリングチームが寸法特性や整合面の確認を行いました。複数のスキャンファイルを統合することにより、部品全体の精密な測定が実現しました。

リバースエンジニアリングの成果

スキャンデータが取得された後、Buffalo Metrology社のチームは高解像度の3Dメッシュを詳細なCADモデルに変換しました。損傷した部品を単純にコピーするのではなく、重要な寸法を基に適切な設計がなされました。これにより、業界標準の炭素鋼製の沈殿池カバーが製作されることとなります。

結果と今後の展望

新しいカバー設計は、溶接による中間サポートと構造的強化を含み、混合作業時の負荷に耐えるよう設計されています。SHINING 3Dは、今後もこうした高技術に基づく製品開発を進め、工業用分野に新たな価値を提供していくことでしょう。

SHINING 3Dについて

2004年に設立されたSHINING 3Dは、3Dデジタル技術の研究・開発に20年以上取り組み、高精度な製品を提供しています。また、中国の杭州を本拠地とし、日本やアメリカ、ドイツなどに拠点を持ち、グローバルな市場へもサービスを提供しています。今後も進化し続けるSHINING 3Dから目が離せません。
