SHINING 3Dが発表した新しいワイヤレス3DトラッキングシステムEinScan Trakの全貌

SHINING 3Dが新しいワイヤレス3Dトラッキングシステム「EinScan Trak」を発表

3Dデジタル化の世界での先駆者として知られるSHINING 3Dが、最新の技術を駆使したワイヤレス・デュアルフォーム・マーカーレス3Dトラッキングシステム「EinScan Trak」を発表しました。20年の経験に基づいたこの新システムは、特に大型対象物の3Dスキャンにおいて、これまでの煩わしい作業を大幅に削減することを目指しています。

EinScan Trakの特長

大型対象物の3Dスキャンは、通常マーカーの貼付やケーブルの取り回し、さらにスキャン範囲に応じた機器配置といった煩雑な準備が必要でした。しかし、EinScan Trakはこれらの手間を解消するために設計されています。

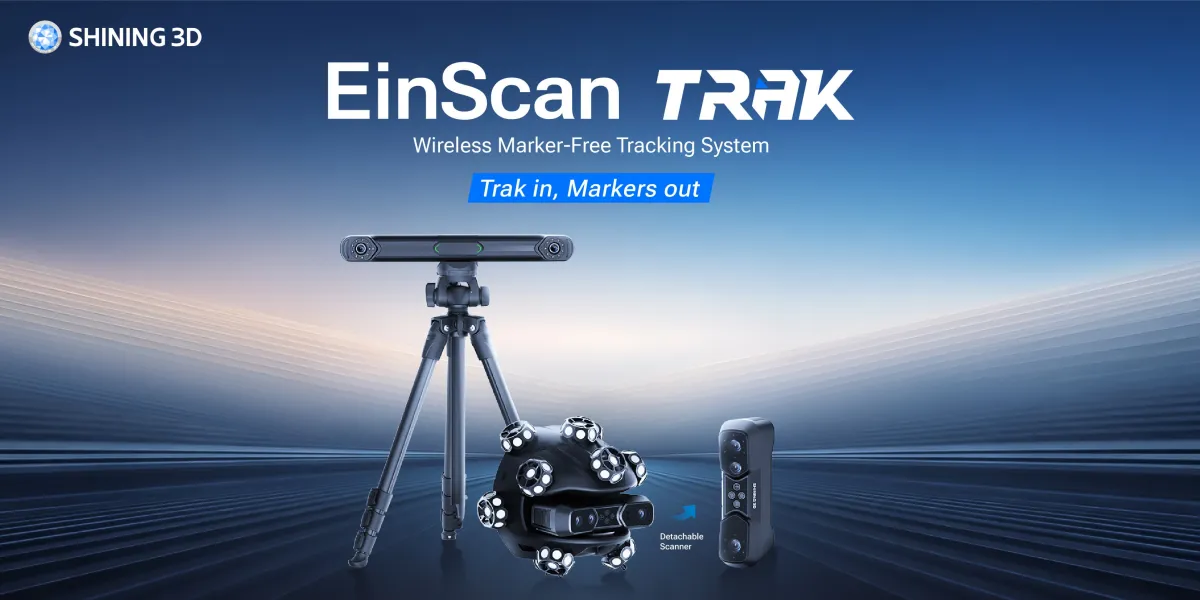

このシステムには、ワイヤレスで連携可能なトラッカーと球状スキャナーが組み込まれており、使用者は大型対象物を素早く捉えることができます。また、スキャナーを取り外すことで、独立したワイヤレスハンドヘルドレーザースキャナーとしても活用できます。

マーカーレスのトラッキング

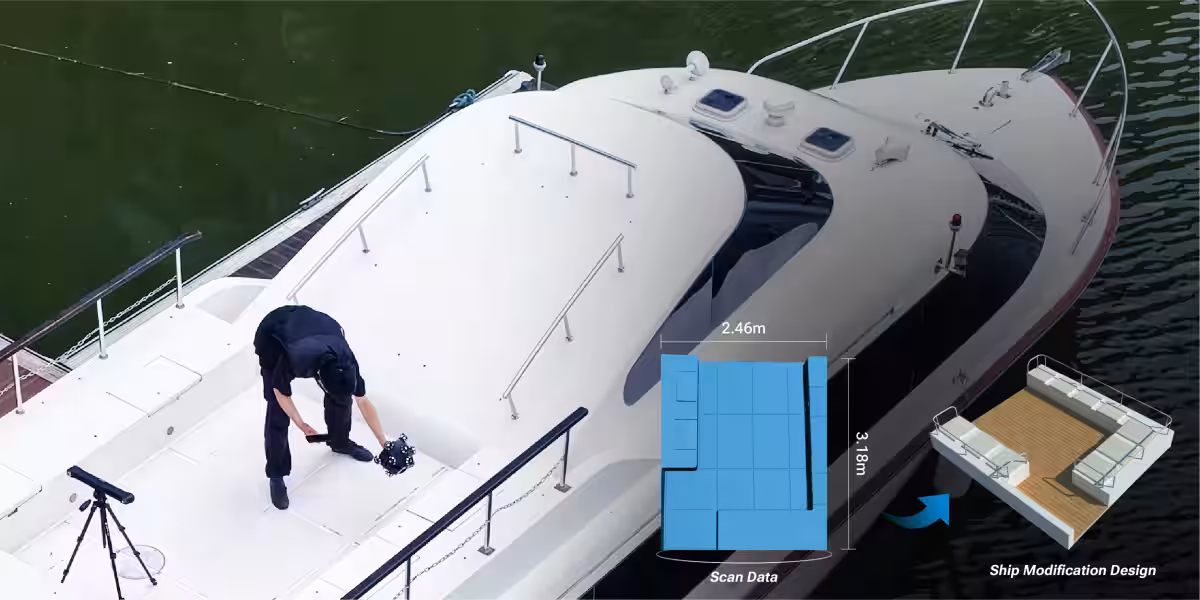

EinScan Trakの特徴的な機能の一つが、対象物にマーカーを貼る必要がないことです。球状スキャナーには反射マーカーが内蔵されており、トラッカーがスキャナーの位置と姿勢をリアルタイムで捉えます。このため、表面に幾何学的な特徴が少ない対象物でもトラッキングが継続されるのです。自動車のボディや船体など、滑らかな surfacesでも、トラッキング用マーカーの貼付なしでスキャンが可能です。これにより、高価な車両や美術品にも手を加えずにスキャンできます。

2つのワークモードでの効率的な作業

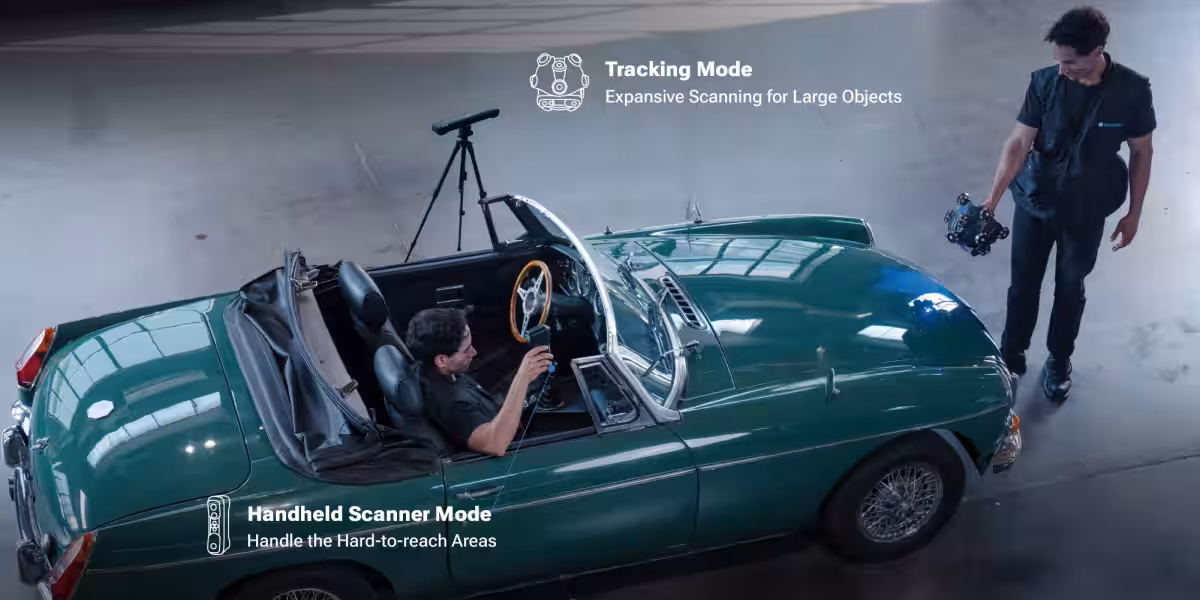

EinScan Trakは、用途に応じて選択できる2つのワークモードを備えています。

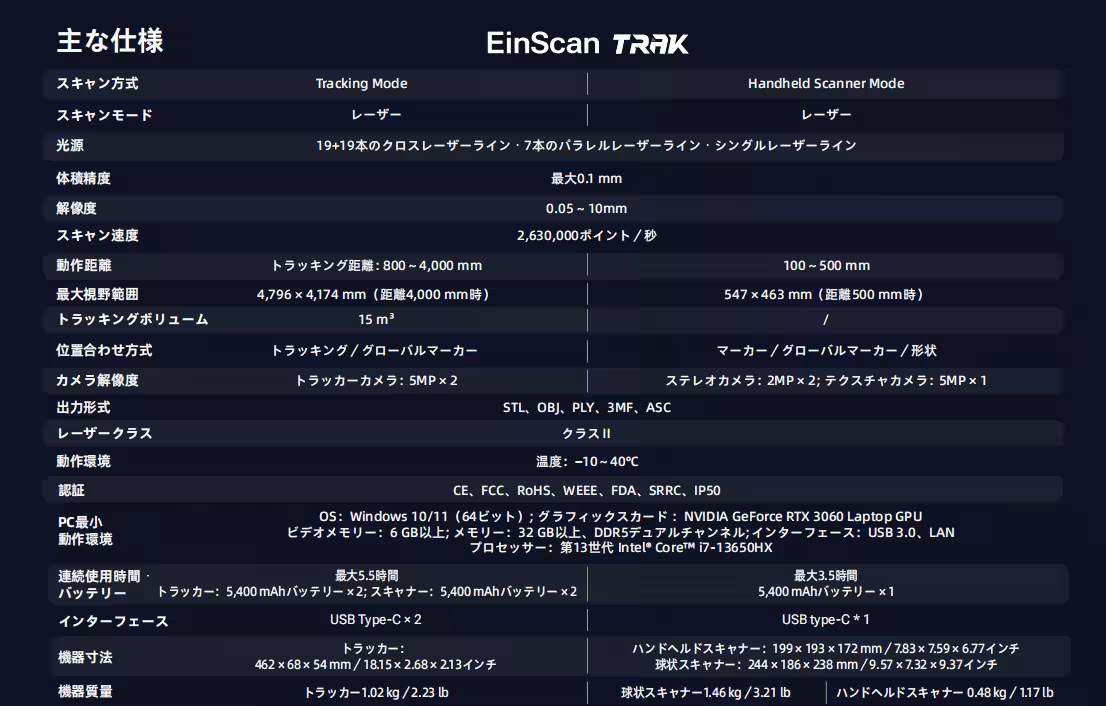

- Tracking Mode: 大型対象物を広範囲に、そして効率的にスキャンするためのモードです。このモードでは、最大15 m³のトラッキングボリュームと最大4 mのワイヤレストラッキング範囲を提供します。
- Handheld Scanner Mode: スキャナーを取り外して独立したハンドヘルドレーザースキャナーとして使用するモードで、狭い場所や小型部品のスキャンに対応します。

高精度なスキャンとデータ統合

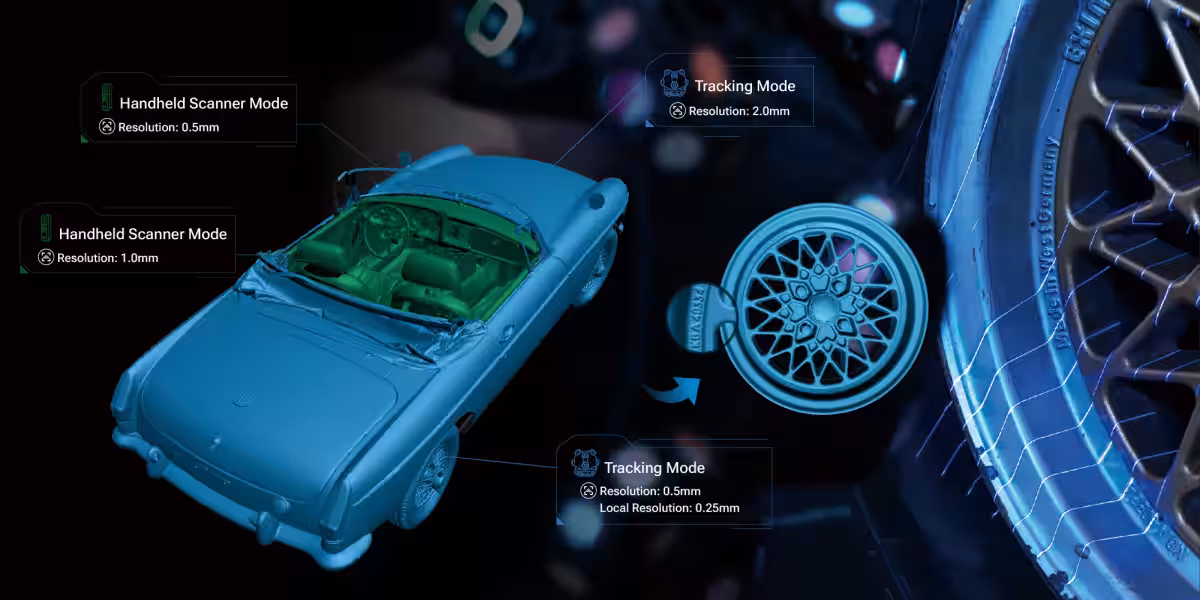

EinScan Trakでは、全体のスキャンが完了した後に、細部を高解像度で追加取得可能です。最高0.05 mmの解像度で、グローバルに解像度を切り替えたり、特定のエリアを高精細に取得することで、効率的かつ詳細なデジタル化が実現されます。

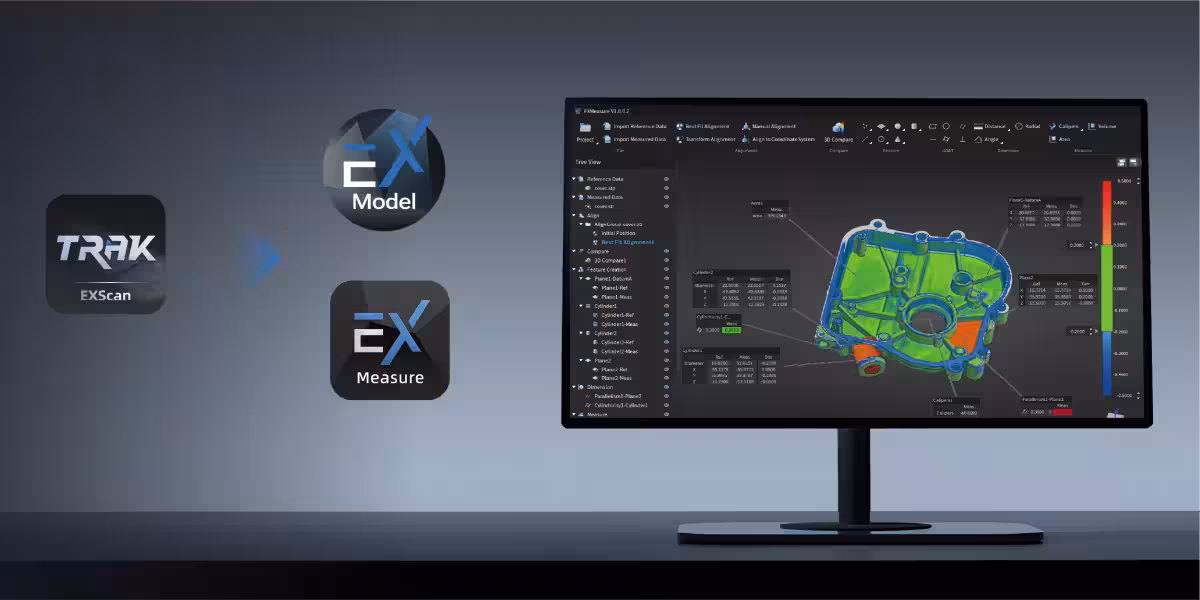

そのために、Tracking ModeとHandheld Scanner Modeのデータを一つに統合し、最終的な3Dモデルへと結びつける新たなワークフローが提供されます。自動車の例として、ボディ全体をTracking Modeで取得し、車内をHandheld Scanner Modeでスキャン、重要なパーツを高精細に取得することが可能です。

ワイヤレスで自由なスキャン

EinScan Trakは、Wi-Fi 6通信モジュールと内蔵バッテリーにより、自由なワイヤレス接続が可能です。これにより、大型対象物を移動しながらスキャンを行う際にも、ケーブルの取り回しに煩わされません。このシステムは、最大2,630,000ポイント/秒でデータを取得し、高速かつ高精度な大規模データ収集を可能にします。

あらゆる環境下でのスキャン対応

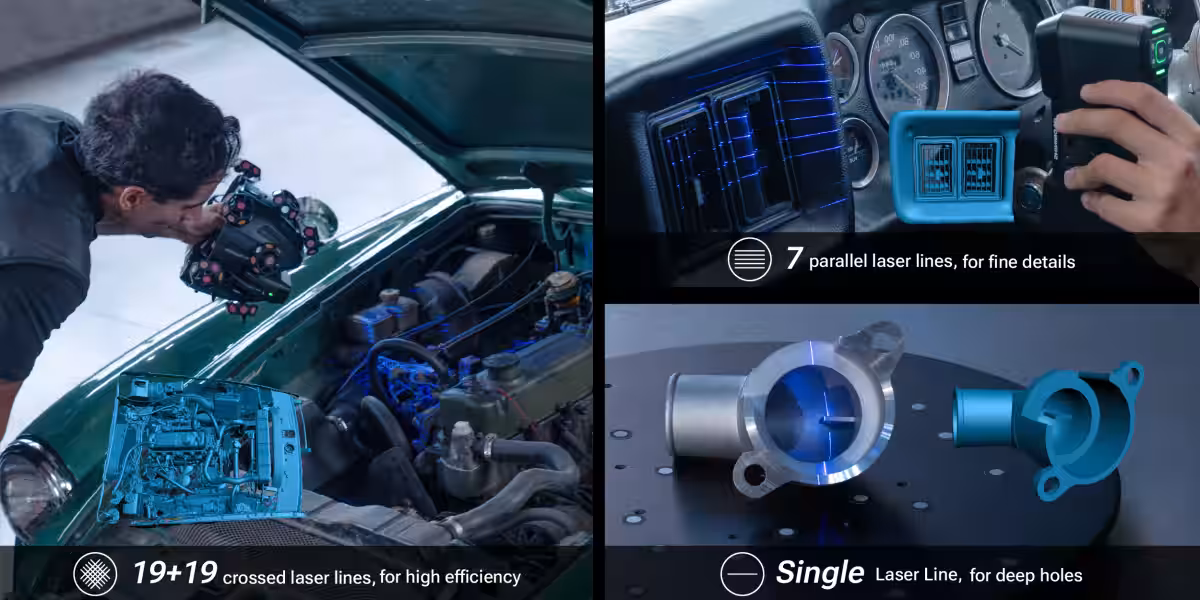

EinScan Trakは、黒色材質や反射面など、スキャンが難しい対象にも対応しています。また、強い屋外光環境にも耐えられる設計になっており、動作温度範囲は−10℃から40℃まで広くカバーしています。バッテリーについても、各モードに応じて最大5.5時間から3.5時間駆動が可能で、長時間の作業も安心です。

3Dスキャンの新たな可能性

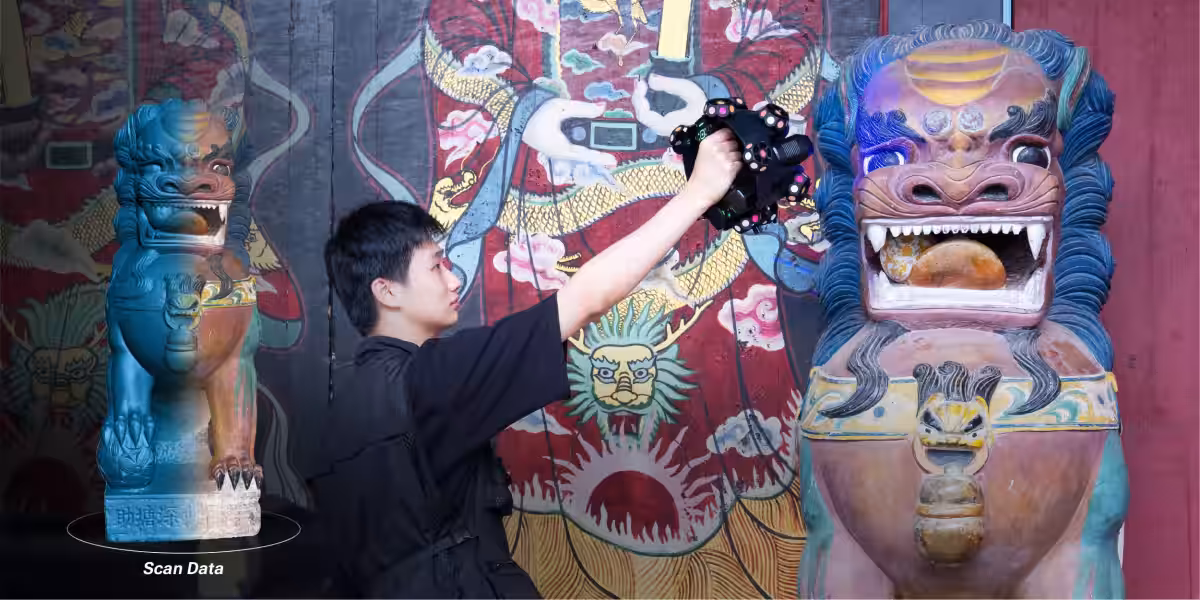

設計や製造業界におけるデジタル化の進展は目覚ましく、EinScan Trakはそのニーズに応えた革新的なソリューションとなります。自動車、文化財、さらには製造業におけるリバースエンジニアリングに至るまで、幅広い用途でのデジタル化を支援します。SHINING 3Dは、これからも未来を見据えた3Dデジタル化技術の提供を続けていくことでしょう。
