室温における半導体pn接合を利用したスピン伝導の新たな発見

半導体pn接合と室温スピン伝導の新発見

半導体技術の進化は止まらず、最近の研究で登場したのは室温において半導体pn接合を介したスピン伝導の観測です。この成果は、大阪大学の研究グループによって達成され、次世代のスピントロニクスデバイスの開発における重要な一歩となります。

研究の背景

近年、AIなどのデジタル技術の進展に伴い、大規模データセンターの電力消費が急増しています。この問題に対処するため、低消費電力の演算機能と不揮発メモリ機能を併せ持つ半導体デバイスの需要が高まっています。今回の研究では、ゲルマニウム（Ge）のpn接合を用いたスピントロニクスデバイス構造に焦点を当てました。

スピン伝導の意味

スピン伝導とは、電子が持つスピンの性質を利用して情報を処理し、記録する技術です。この技術を半導体デバイスに組み込むことで、従来の電流による情報処理に比べて、遥かに低い消費電力でデータを扱うことが可能になります。特に、スピンを保持したまま電子がデバイス中を移動することが重要です。

共同研究グループの成果

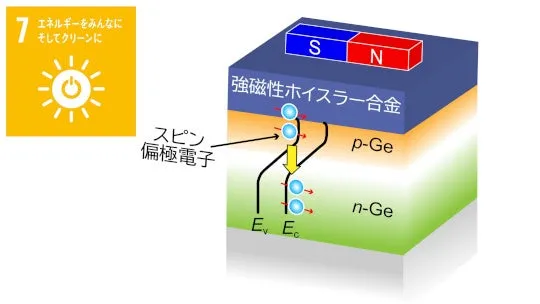

研究は大阪大学を中心に、熊本大学や東京都市大学との共同で行われました。本研究では、スピン伝導を確認するための新しい技術、すなわちバンド間トンネル伝導（BTBT）を用いたトンネルFET（TFET）の原理を応用しました。これにより、ゲルマニウムと強磁性ホイスラー合金を高品質に直接接合させ、pn接合におけるスピン伝導を室温で観測することが実現しました。

研究の意義と未来の展望

今回の成果は、スピンTFETの実現に向けた重要な基盤となります。このデバイスが普及することで、大規模データセンターの電力消費の抑制に大きく寄与できると期待されています。また、本研究の成果は、米国物理学会の学術論文誌「Physical Review Applied」にも掲載され、国際的な注目を集めています。

持続可能な社会への貢献

2050年のカーボンニュートラル社会の実現へ向けて、低消費電力デバイスの開発はますます重要になります。半導体スピントロニクスデバイスの研究が進展することで、環境負荷の低減にもつながるでしょう。新しい技術の登場は、私たちの生活や産業の形をも変える可能性を秘めています。

今回の研究は技術革新の一環として、次世代の情報処理における糸口となるでしょう。私たちが目指す未来は、よりエコで効率的な半導体デバイスを通じて実現可能です。
