アプライド マテリアルズの革新技術

2023年6月15日、アプライド マテリアルズは次世代半導体製造技術を実現する新しい2つの装置を発表しました。この新装置は、複雑な3D構造を持つロジックおよびメモリチップの製造において、精密なマテリアルエンジニアリングを可能にし、AIチップの性能向上、エネルギー効率の改善、および生産歩留まりの向上に貢献します。

新たな挑戦とソリューションの必要性

AIコンピューティングの急速な発展に伴い、半導体業界ではgate-all-around (GAA)トランジスタや高多層3D NANDといった先進的な3Dデバイスアーキテクチャへの移行が進んでいます。これらの新しい構造は、従来の成膜・エッチングプロセスでは均一な材料分配を実現するのが難しく、電気特性の劣化や製造歩留まりの低下が懸念されています。

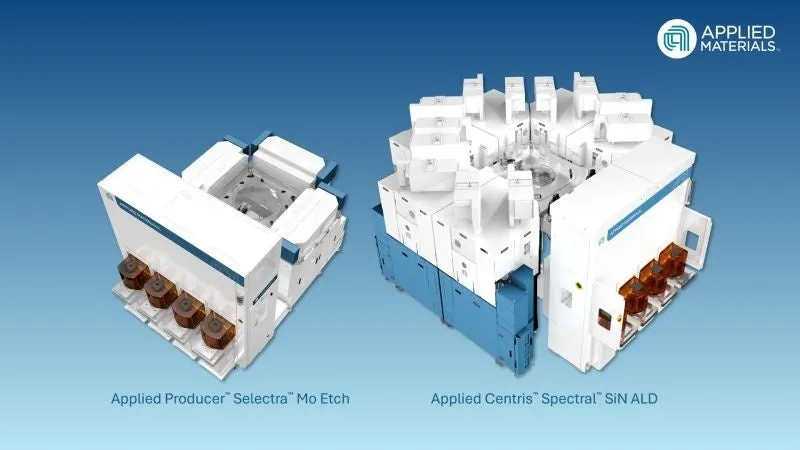

そこで、アプライド マテリアルズは新しいアプローチを提案しています。それが、Centris™ Spectral™ SiN ALDおよびProducer™ Selectra™ Mo Etchです。これらは、半導体メーカーが高アスペクト比の構造内で均一かつ高精度に成膜およびエッチングを行うためのツールとして設計されています。

Centris™ Spectral™ SiN ALDの特長

Centris Spectral SiN ALDは、最先端のマイクロ波プラズマ技術を駆使した成膜装置です。この技術により、微細な3D構造の内部に均一な窒化ケイ素（SiN）膜を成膜することができます。従来の技術では成膜の品質が劣化することが多かったため、業界全体での新しいソリューションの開発が求められていました。

この装置は、低温での成膜が可能なため、デバイスの性能を最大限に引き出すことができ、特にGAAトランジスタにおいては、重要なインターフェースの抵抗や寄生容量を低減し、全体的なデバイス性能を向上させます。

Producer™ Selectra™ Mo Etchの進化

一方、Producer Selectra Mo Etchは、新たな選択的メタル除去機能を備えています。この装置は、個々のワード線を精密に分離することができ、高アスペクト比の深い構造であっても均一で理想的なエッチングプロファイルを実現可能です。これにより、データ保持性が向上し、電流リークを低減することができます。

この装置は、3D NANDの新しい製造基準を確立しており、さまざまなアプリケーションに応じて広範な機能を提供します。すでに多くの主要チップメーカーに採用されており、選択的メタルエッチングの新しいスタンダードとして注目されています。

2026 VLSIシンポジウムでの発表

アプライド マテリアルズは、これらの革新的な技術を2026年の IEEE VLSI Symposiumにて発表する予定です。このシンポジウムでは、AI主導の半導体の未来について議論が行われ、システムアーキテクチャやロジックとメモリ技術の進展についても触れられるでしょう。

まとめ

アプライド マテリアルズの新しい成膜装置およびエッチング装置は、半導体業界において重要な進展をもたらすことが期待されています。高度な材料エンジニアリングを実現し、次世代AIチップの進化を支えるこれらの技術は、今後の製造プロセスを一新する鍵となるでしょう。最新技術に関する詳細は、アプライド マテリアルズの公式サイトでご確認できます。
