STマイクロエレクトロニクスが新しいゲート・ドライバICを発表

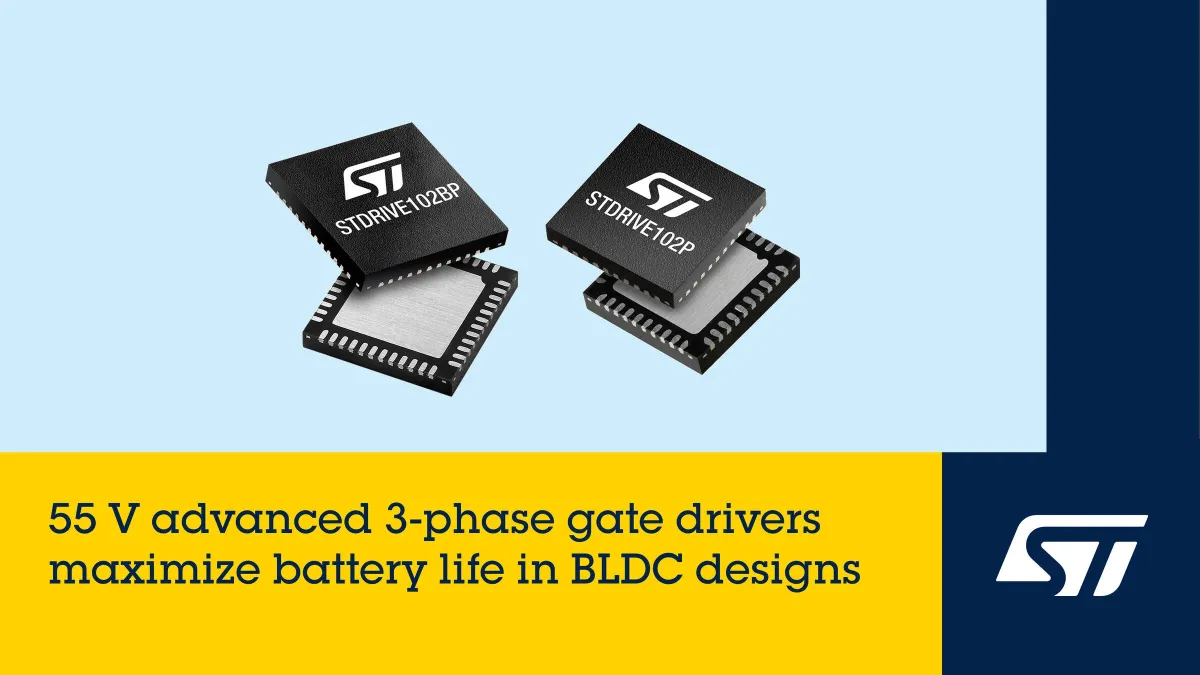

STマイクロエレクトロニクスが、コンスーマおよび産業機器向けに高性能なゲート・ドライバIC「STDRIVE102」シリーズを新たに発表しました。このシリーズには「STDRIVE102P」と「STDRIVE102BP」の二つのモデルが含まれています。これらの製品は、ゲート電流やその他の設定を容易に行うことができるSPIインタフェースを搭載しています。

スペックと特徴

STDRIVE102シリーズは、6Vから50Vの電源電圧範囲で動作でき、特に電動工具や家電製品などのバッテリ駆動機器でのエネルギー効率を高める設計がされています。6個の外部Nチャネル・パワーMOSFETを駆動可能で、最大でソース電流1A、シンク電流2Aをプログラムできるため、特に高い制御性を有します。また、外部抵抗なしでスルー・レート制御も実現しており、使い勝手の良さも特徴です。

スタンバイ時の電流は50nAと非常に低く、これによりバッテリ駆動機器の稼働時間を最大限に延ばす効果があります。さらに、STDRIVE102シリーズには高度なチャージ・ポンプ回路が組み込まれており、ハイサイド・ドライバの連続動作が可能です。PWMのデューティ・サイクルが100%必要とされるアプリケーションにとって、デザインを簡略化する役割も果たします。

アナログ・フロントエンド

STDRIVE102BPモデルには、モータのシャント電流を測定できる3つのプログラマブル・ゲイン・アンプ（PGA）と3つのコンパレータが統合されており、これらは個別に有効化または無効化することができます。また、アナログ・フロントエンド全体をオフにして消費電力を削減することも可能です。一方、STDRIVE102Pモデルは、シンプルなアナログ・フロントエンドを備えています。

安全機能と性能評価

すべてのSTDRIVE102シリーズは、ゲート・ドライバが安全に動作するための低電圧ロックアウトやサーマル・シャットダウンの保護機能を有しています。ハイサイドとローサイドの両方でドレイン・ソース間電圧をモニタリングし、二重の冗長構成により過電流保護を実現しています。STDRIVE102BPは、主電源電圧に対する故障表示ピンも備えており、柔軟な対応が可能です。

現在、評価ボード「EVLDRIVE102P」と「EVLDRIVE102BP」を使用することで、ST社の「STL220N6F7」パワーMOSFETで構築された3相インバータにおけるドライバの性能評価を行いやすくなっています。評価ボードは多様なNucleo制御ボードと互換性があり、モータ制御用ソフトウェア「X-CUBE-MCSDK」を活用したSTM32マイクロコントローラ向けのプロジェクト開発にも対応しています。

価格とパッケージ

STDRIVE102Pは40ピンのVFQFPNパッケージ（5 x 5mm）で提供され、1000個購入時の単価は約1.23ドルです。STDRIVE102BPは48ピンのVFQFPNパッケージ（6 x 6mm）で、同様に1000個購入時の単価は約1.29ドル。両製品は現在量産中です。

会社概要

STマイクロエレクトロニクスは、約48,000人の従業員を持ち、先進的な製造設備を持つ総合半導体メーカーです。20万社以上の顧客との協力を通じて、持続可能な社会を支える半導体ソリューションの提供に努めています。2030年までにカーボンニュートラルを達成するための計画も掲げており、再生可能エネルギーの全面的な使用を目指しています。詳細は公式ウェブサイトをご覧ください。
