図面から3Dモデルを動かす！新機能「可動アセンブリ」の全貌

はじめに

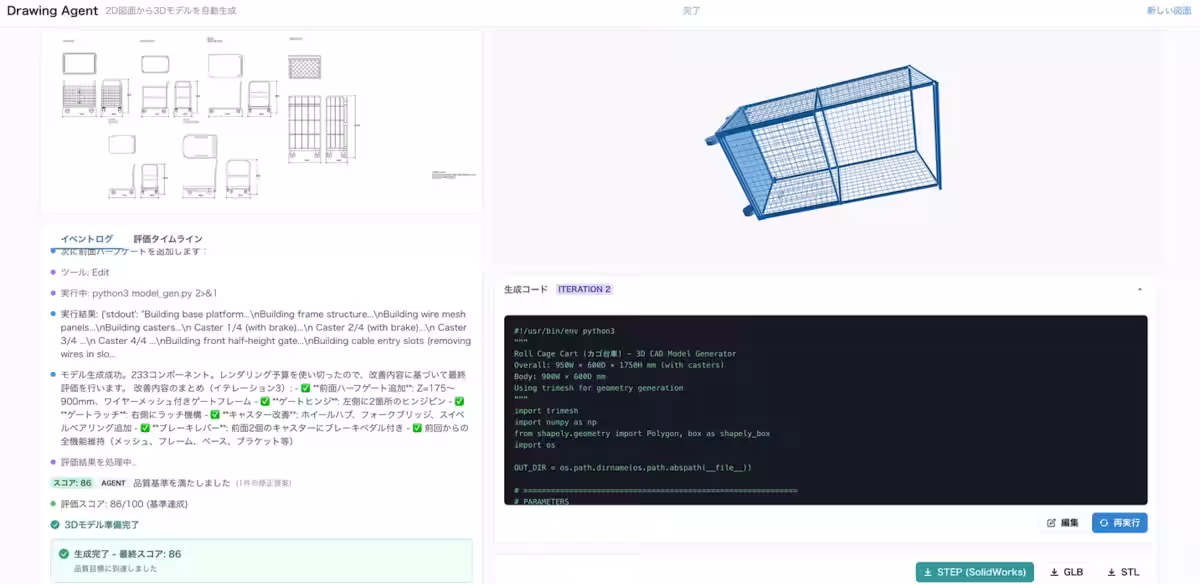

株式会社renueは、東京・港区に本社を置く革新的なAIコンサルティング企業です。同社が開発した「Drawing Agent」は、図面を自動で3Dモデルに変換するAI技術として、業界で注目を集めています。この度、新たに関節が動く3Dモデルを生成できる「可動アセンブリ」機能がリリースされました。この機能によって、さらに効率的に設計作業が行えるようになりました。

可動アセンブリの特徴

「可動アセンブリ」は、組立図から関節の動き情報を読み取り、関節が具体的に動作する3Dモデルを生成します。従来の技術では、形状の再現に偏重していたため、動きの情報は無視されがちでした。今回の機能により、ユーザーは2D図面をアップロードするだけで、瞬時に関節の可動域を含む3Dモデルを手に入れることができます。

主な機能

1. 図面から、関節を読み取る

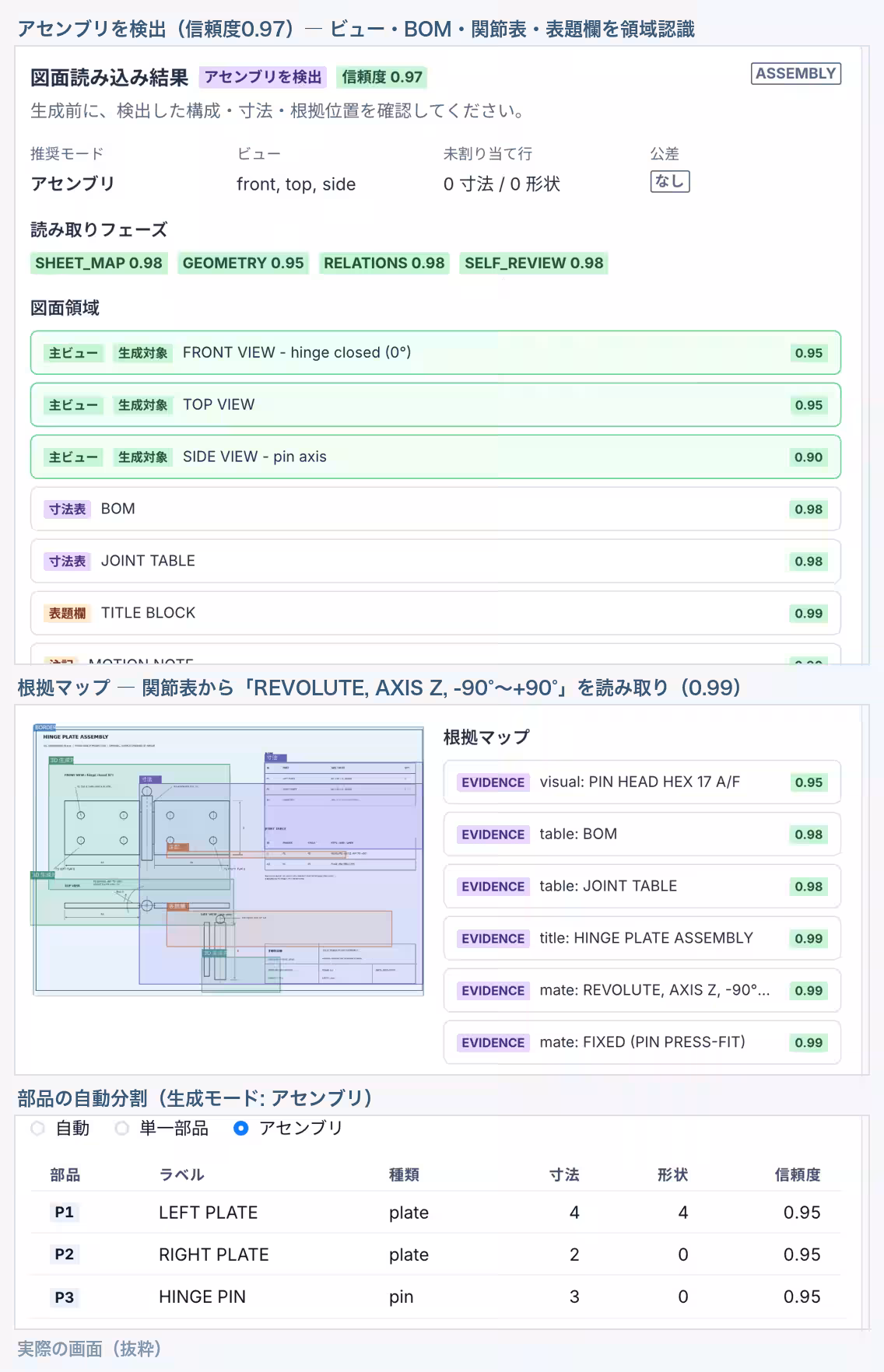

提供される機能は、部品間の関節情報を精密に抽出します。蝶番の組立図からも、回転の軸や可動域を正確に理解し、3Dモデルとして表現します。

2. 画面上での関節操作

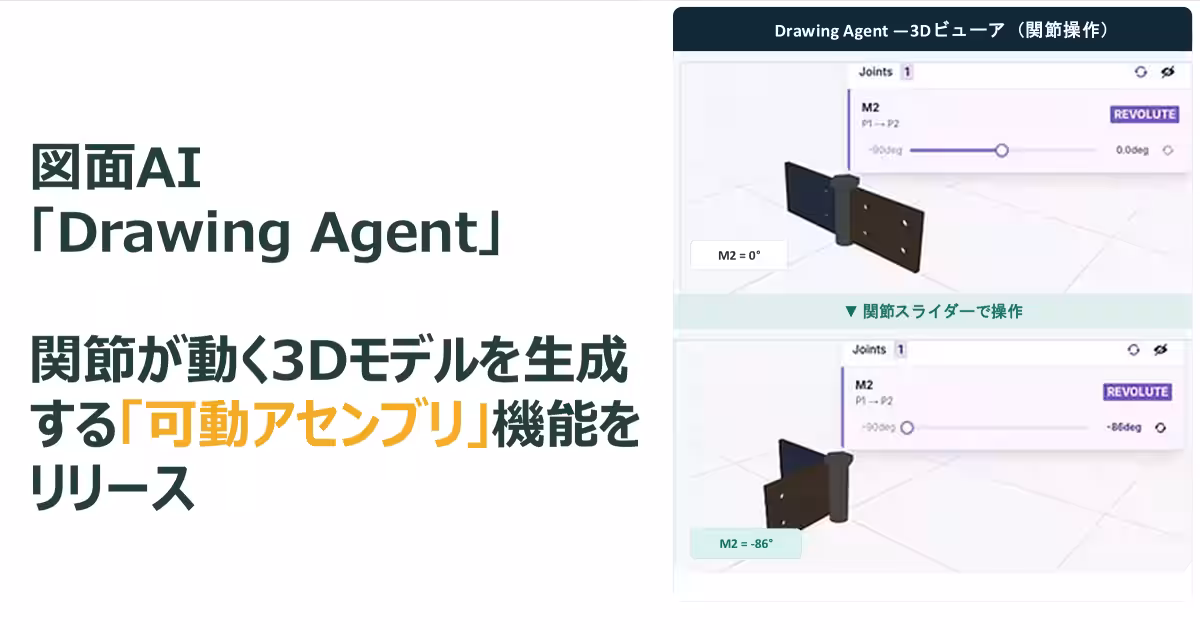

生成された3Dモデルは、スライダーを用いて実際に動かすことができるため、ユーザーはあらかじめ具現化される動きを確認できます。この操作は、プレートや部品がどのように開閉するかをリアルタイムで検証するのに役立ちます。

3. 動きの検証機能

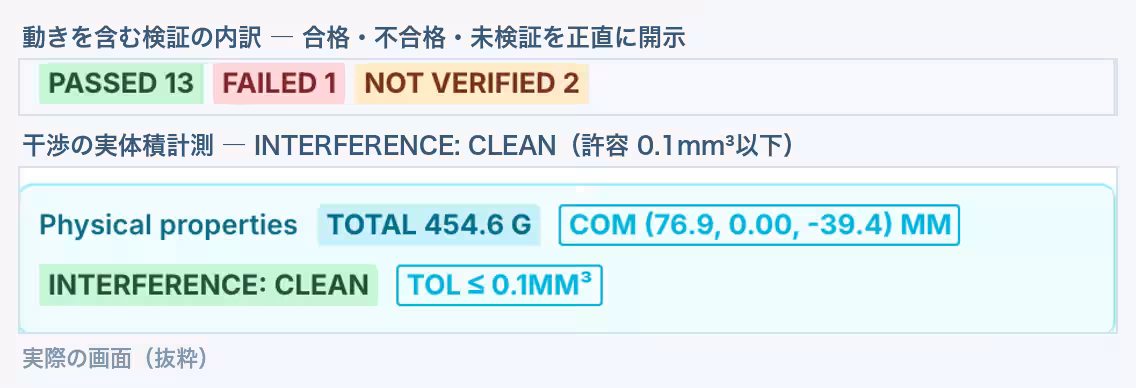

生成されたモデルはAIにより、実際に動作を確認することで動作の妥当性を検証します。もし、動作中に接合面が離れてしまう場合は不合格となり、そのモデルは最終成果物に昇格しません。このように厳密な検証が行われることで、ユーザーに信頼性を与えます。

新機能の開発背景

製造業や建設業では、2D図面資産が多く蓄積されており、これを3Dデータに変換するニーズは年々増加しています。特に、干渉検討や機構検討、デジタルツイン化など、図面を基にした3Dデータの活用は不可欠な要素となっています。しかし、従来の3D化手法では、関節の可動域など重要な機能情報が失われてしまっていました。

この課題を解消するため、可動アセンブリ機能が開発されました。この機能によって、図面に存在する「動き」の情報も3D化されるようになりました。これにより、以前よりもはるかに効率的に設計や評価作業が進むことが期待されています。
