建築構造力学の基礎知識を学ぶ第1章が公開されました！

建築構造力学の基礎に触れる

最近、株式会社イプロスが運営するBtoB情報検索サイト「イプロス」「イプロスものづくり」にて「建築構造力学」に関する基礎知識資料の第1章が公開されました。この資料は、建築学や工学に興味がある方々、または専門の技術者にとっても非常に有用な情報を提供しています。

1. 力についての理解

建築構造力学の学習を始めるにあたり、まず知っておかなければならない基本的概念は「力」です。力とは、物体の運動状態や形状に変化を促す作用のことであり、我々の生活や建築物にとって不可欠な要素です。例えば、質量1kgの物体に対して加速度1m/s²を付与するために必要な力を1ニュートン（N）と定義します。この概念は、建物が日常生活の中でどのように力に対して耐えているかを理解するために重要です。

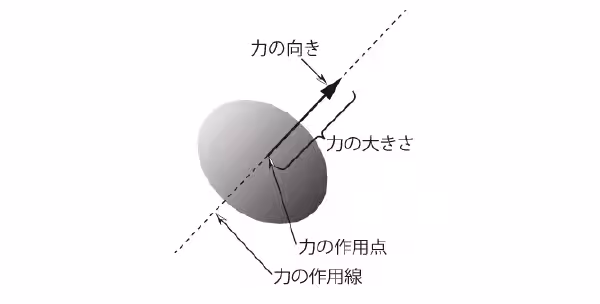

静止している物体に力が加わることで、その物体がどのように動くか、もしくは変形するかが決まります。さらに、質量mの構造物は常に地球の重力によってmgの力を受けています。ここで力を示すためには、力の大きさ、方向、作用点という三つの要素が必要であり、この三つの要素を理解することが力の基礎を築く第一歩となります。

2. 力の合成と分解

次に、力の合成と分解が重要な役割を果たします。複数の力が一つの物体に作用する際、それらを合成して一つの力にまとめる方法が合成です。合成された力を「合力」といい、これは実際に物体に対する効果を示します。逆に、1つの力を数個の力に分けることを「分解」と言い、分解された力を「分力」と呼びます。これにより、力の作用をより簡潔に理解でき、計算が容易になります。力の平行四辺形や示力図といった視覚的手法を用いることで、力を理解しやすくするための印象的な方法です。

・力の平行四辺形と示力図

力の合成においては、図を使った方法が一般的で、力の平行四辺形や示力図を利用します。平行四辺形を描くことで、複数の力がどのように合成されるかを視覚的に示すことができ、算出された合力は実際的な応用にも重要です。

3. モーメントの基礎

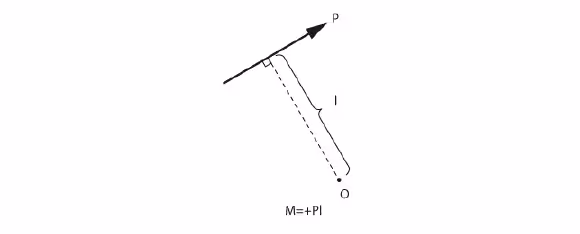

モーメントとは、物体に回転を与える力の性質です。物体に対する力の作用が、その物体に回転を促す場合、モーメントが働いていると言えます。モーメントの大きさは、力の大きさと力の作用点からの距離の積で表されます。この特性は、建物の設計や構造計算に欠かせない要素です。

・バリニオンの定理と偶力

バリニオンの定理は、任意の1点に関する力のモーメントの合計が、合力が同じ点に対して引き起こすモーメントの大きさに等しいことを示しています。また偶力とは、対称的な力の組み合わせで構成され、それ自身で物体を移動させる働きはありませんが、物体に力を加えて回転を促します。このように、モーメントや偶力について理解することで、より複雑な建築構造の設計へのアプローチを楽に行うことができます。
