狭所点検ドローン「Rangle Vertical」が実現した配管内面調査の新技術

狭所点検ドローン「Rangle Vertical」の革新

DRONE SPORTS株式会社が開発した狭所点検ドローン「Rangle Vertical」は、特に狭い配管や壁の内面点検に最適な機体です。このドローンは、250Aの垂直配管に特化した設計で、エルボの先までの映像を取得することができます。2026年5月29日、日本ポリプロ株式会社で実施された実証実験では、4本の配管の内面を成功裏に調査することができ、これまで点検が難しかった箇所もドローンによって初めて確認できたと高く評価されています。

対象となる配管の特性

今回の実証では、250A（呼び径250mm、10B）配管の中から垂直部と曲がり部（エルボ）の内面調査が行われました。配管の形状は以下の3つに分けられます。

1. 垂直に立ち上がり、上部が曲がりを含む配管
2. 斜め45度の方向に立ち上がる配管
3. 複数のエルボを含む垂直に下がった配管

これらの配管に進入できるのは、既存の分岐弁が取り外された箇所のみ。そのため、限られた進入口からドローンを進行させる必要があり、特に直立した部分や曲がりの部分での進行が求められました。

点検の背景と重要性

点検の背景には、日本の大型石油化学プラントが直面している課題があります。定期的な修理作業では、多くの作業員が参加するため、工事量の削減が求められています。その中で、配管の大掛かりな分解を行うことなく、安全に内部を確認する必要性が高まっています。今回のドローン点検工法は、そのニーズに応える新しい手段となりました。

「Rangle Vertical」の提供技術

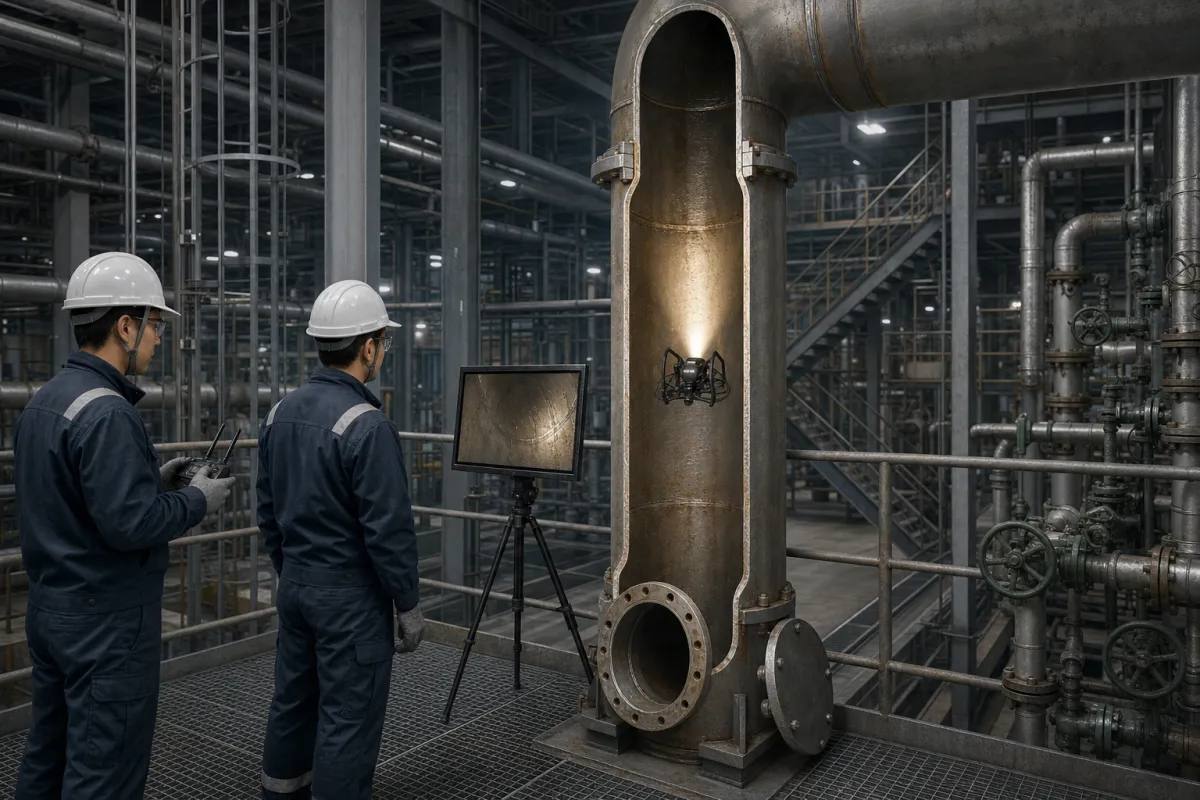

「Rangle Vertical」は、FHDカメラと高輝度LEDを搭載し、呼び径200mmから進入可能です。特に垂直や斜めの配管の内部を撮影するために設計されており、ドローンが通過する際の姿勢維持や曲がり部分の通過が大きな課題でしたが、これを克服して点検を完了させることができました。

実証では、全体で2箇所、合計4本に対して点検が行われ、すべての映像データが取得・納品されました。特に、長い区間を要するエルボを含む配管の点検では、他の配管に比べて5〜6倍の録画時間を要する一方で、多様な蛇行と長尺区間でも無事に映像を取得することができました。

お問い合わせと今後の展望

点検の依頼や自社での運営についてのお問い合わせは、DRONE SPORTS株式会社の公式サイトから可能です。図面や写真を送り、飛行ができるかの判断を受けることができます。日本の産業施設にとって、こうした革新的な技術は今後さらに展開され、多くの現場で活用されることが期待されています。

より安全で効率的な点検方法の普及が、今後の産業界における作業環境の改善に寄与することを願っています。
