次世代半導体実装を支えるUC5000の登場

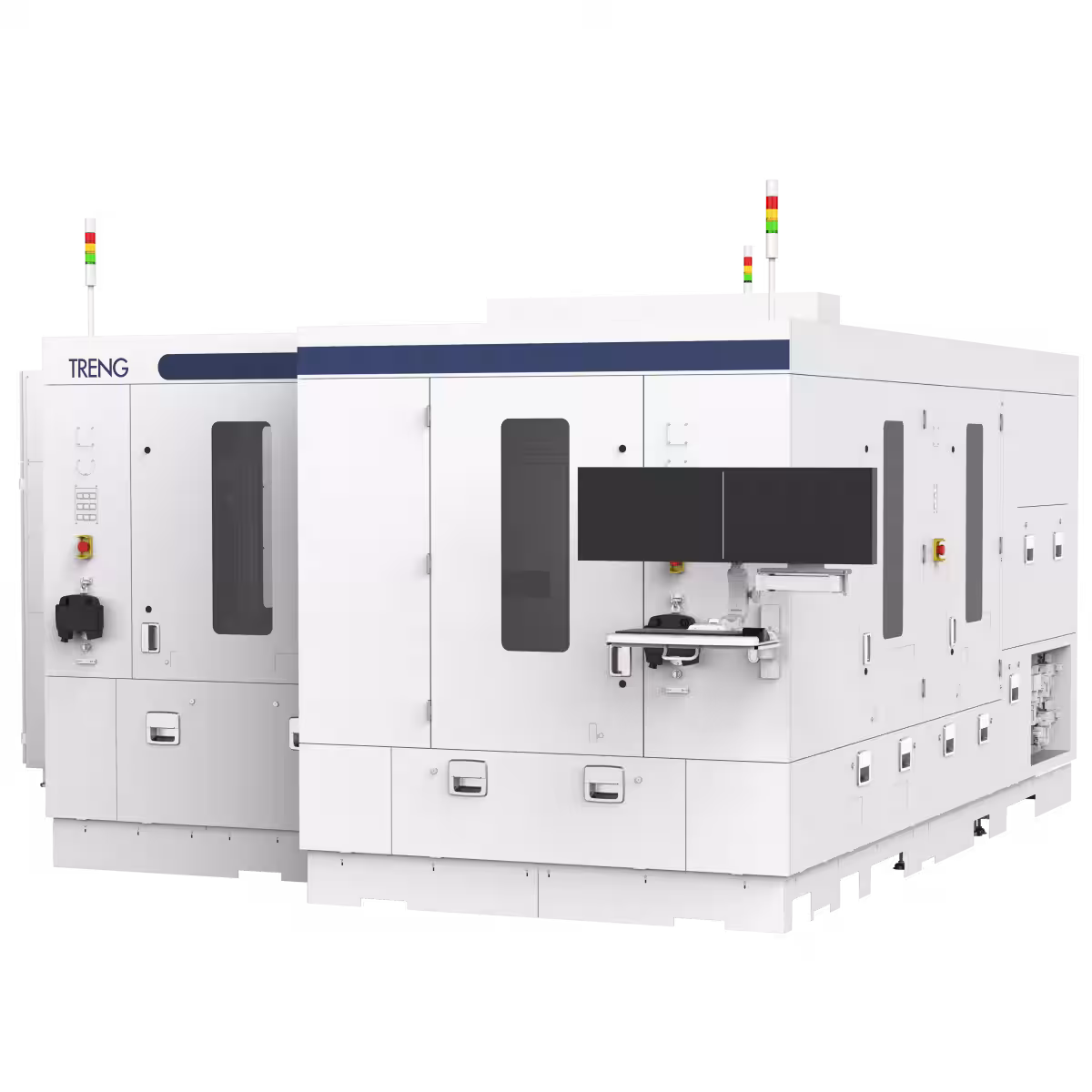

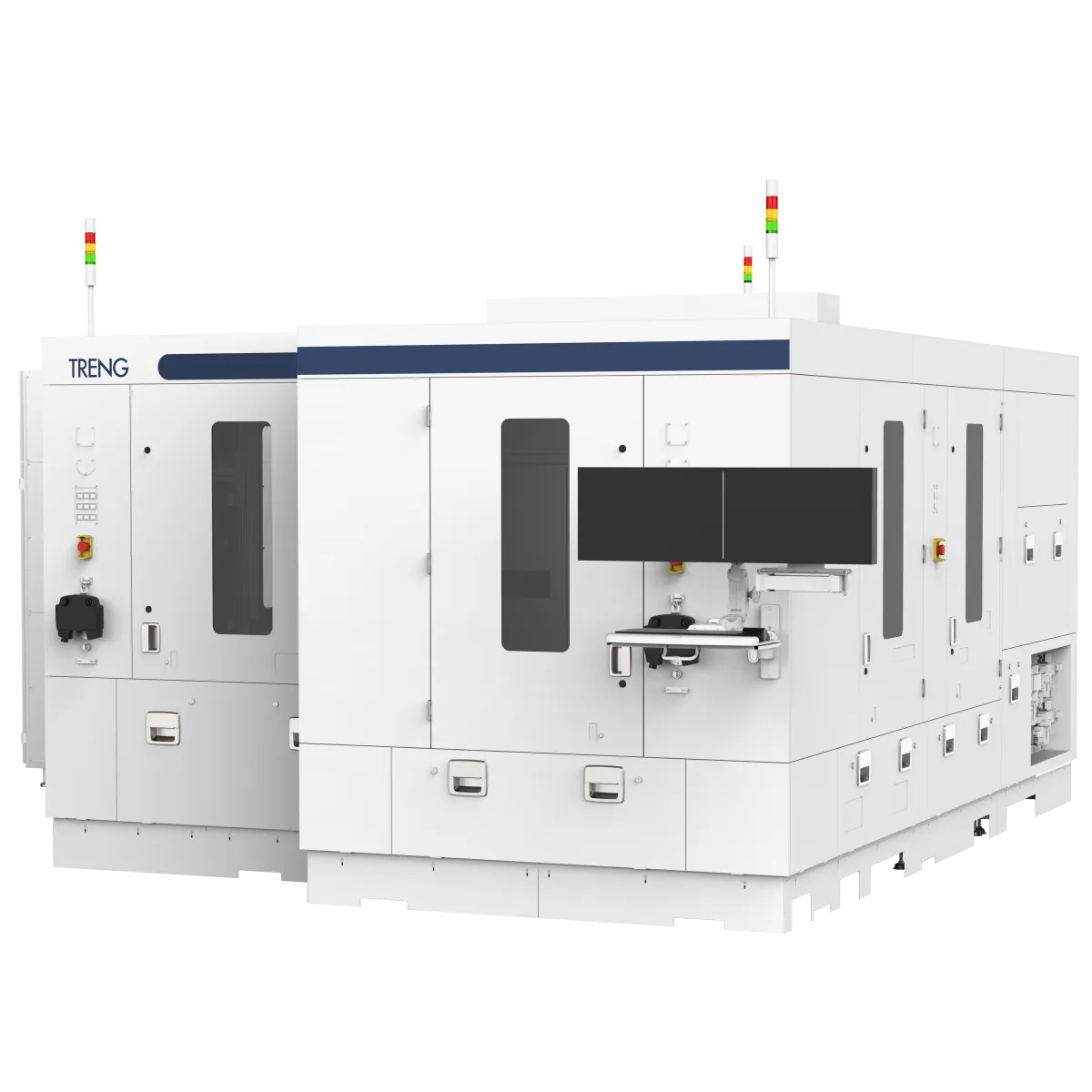

東レエンジニアリング株式会社は、AIサーバーを中心とした需要の高まりを受け、先端半導体パッケージ市場に向けた新たな実装装置「UC5000」の本格販売を発表しました。この製品は、パネルレベルパッケージ（PLP）に対応した高精度実装装置で、2025年4月から市場投入される予定です。

PLP対応の高精度実装技術

UC5000は、SEMI規格に準拠した515mm×510mmおよび600mm×600mmのパネルを用いて、熱圧着技術による±0.8μmという高い精度でチップを実装します。さらに、シリコンの代わりとして期待されるガラスパネルへの対応も可能で、次世代半導体パッケージングにおいて重要な役割を果たすでしょう。

近年、半導体の高機能化においては、2.5次元パッケージという技術が注目されています。この技術は、複数の半導体チップを一つのパッケージに集約するもので、その中で利用されるのが「チップレット」と呼ばれる構成要素です。これにより、半導体チップ間の高速通信を実現するインターポーザが必要とされ、従来のシリコンウェーハではサイズ的、製造効率的な限界がありました。

ガラスパネルのメリットと課題

ウェーハの大型化が難しい中、ガラスパネルは大きなサイズと角型の形状を持つことができるため、注目を浴びています。しかし、大型ガラスパネルは反りが生じやすく、搬送が難しいこと、さらにはヒータの大型化による熱管理が課題として残っていました。これらの問題を解決することが、UC5000の開発において重要なポイントでした。

高精度実装の実現

UC5000は、当社が過去に開発した小型基板向けのTCB実装装置で得たノウハウを活かし、高温時の熱影響を補正する技術を駆使することにより、高精度な実装を実現しました。また、パネルの反りを補正するための技術や搬送技術を組み合わせ、SEMI規格に準拠したシステムを構築したことで、競争力のある製品となっています。
