ビー・アンド・プラスが発表した新たな非接触給電システムの全貌とは

ビー・アンド・プラスの新しい非接触給電システム

ビー・アンド・プラス株式会社（詳しくは埼玉県比企郡小川町に本社がある企業）は、回転体に特化した円弧形状のリモートシステムを新たに開発しました。このシステムは、回転体からの24V / 1.5Aの給電と、同時にI/O信号を24点伝送することが可能です。そして、その円弧型ユニットを並べて設置することで、大径の回転体や特殊形状の装置に柔軟に対応することができることが大きな特徴です。

背景

回転体を使用する機器では、スリップリングによる接触摩耗や粉塵の発生、信号ノイズの影響、メンテナンスの頻度が長年の問題点となっていました。特に、高速回転や連続運転を必要とする環境や清浄度が求められる機器においては、スリップリングの物理的な接触が信頼性の限界を引き起こすため、設計者の自由度が大きく制約されていました。

さらに、大径の回転体や特殊形状の装置においては、従来のリング形状の給電ユニットが物理的にフィットしない場合も多く、装置周囲への適合・レイアウト設計において課題があることが多かったのです。

こうした問題を解決するため、ビー・アンド・プラスは非接触給電技術を応用し、円弧ユニットを複数組み合わせることで構成できる「モジュール型リモート給電・信号伝送システム」を開発しました。これによって、従来のリング構造では実現できなかった「大径対応」「特殊形状対応」「摩耗ゼロ」「信号24点同時伝送」を同時に実現しています。

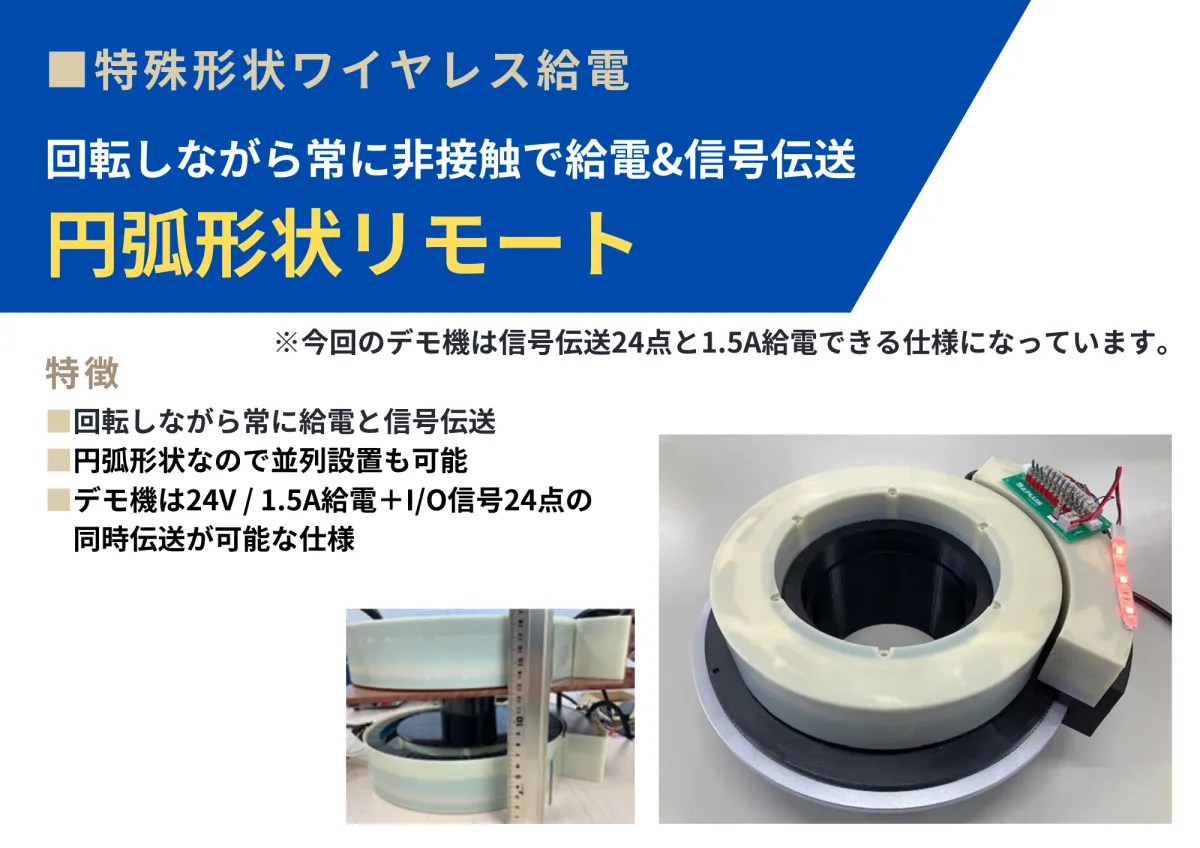

円弧形状リモートシステムの特徴

この新しいシステムの主な特徴は以下の通りです。

1. 円弧形状ユニットの並列設置
必要な数だけの円弧ユニットを組み合わせることで、大径や特殊形状の装置にぴったりフィットします。従来のリング形状では難しかった柔軟なレイアウト設計が可能になり、カスタムレイアウトの自由度も大幅に向上しました。

2. 回転しながらの給電と信号伝送
非接触方式により、摩耗部品が一切なくなりました。デモ機仕様では、24V / 1.5Aの給電と24点のI/O信号を同時に伝送することが可能です。これにより、長寿命で高い信頼性を持つ回転体への給電が実現します。

3. スリップリングの課題解消
摩耗や粉塵、メンテナンスの負荷を大幅に低減し、清浄な環境や長時間の運転が求められる装置に最適です。非接触方式によって、摩耗部品がないため安定した給電と信号伝送が可能です。
